UA 770

UMWICKEL- UND ABLÄNGMASCHINE

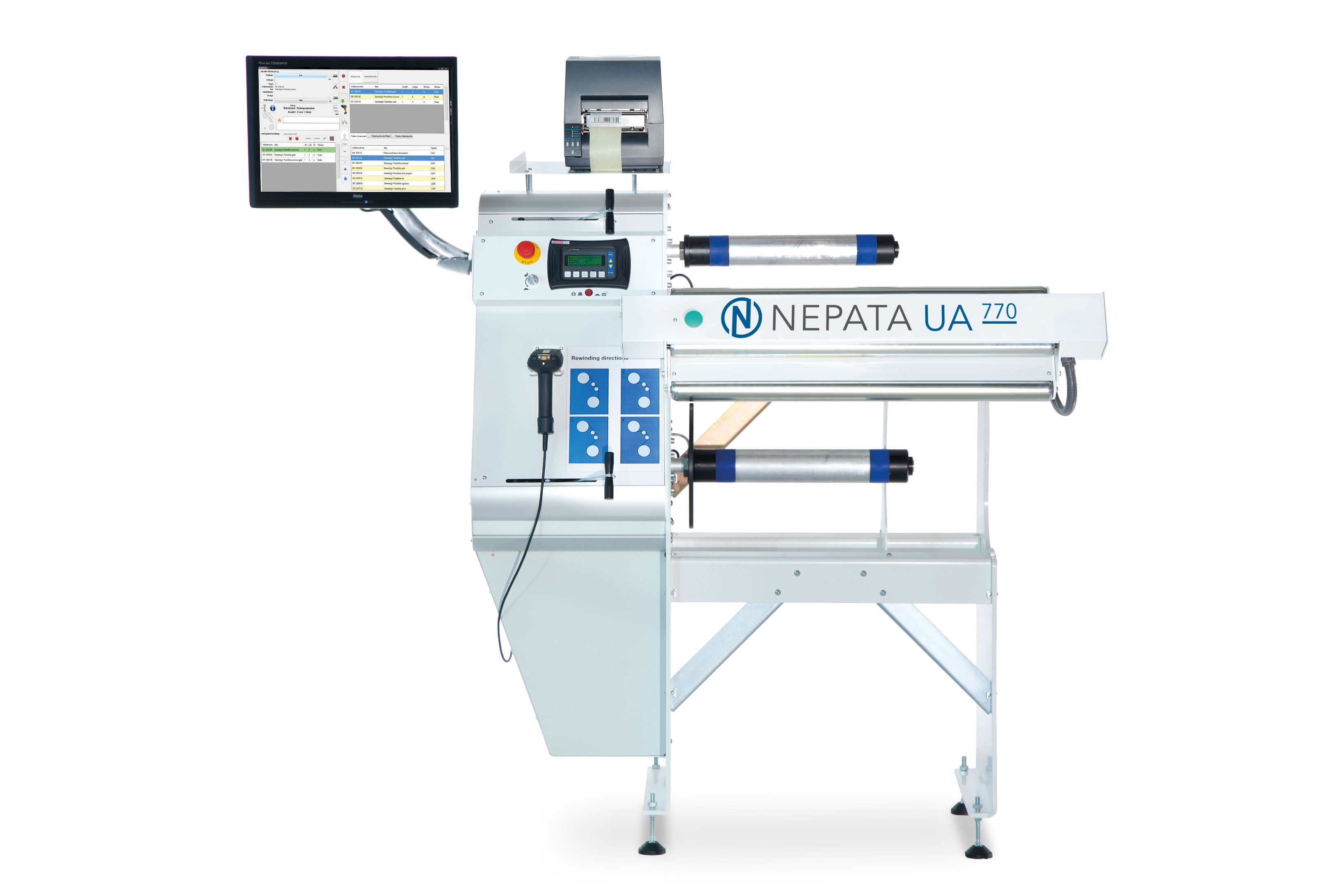

UA770 UMWICKEL- UND ABLÄNGMASCHINE

Die Umwickel- und Ablängmaschine UA770 wurde speziell zum Verarbeiten von Flockfolien, Flexfolien, aber auch vielen anderen Medien bis zu einer Medienbreite von 770 mm, entwickelt. Sie wird häufig in Logistikzentren von Groß- und Einzelhändlern für Folien für die Textilveredelung eingesetzt. Die UA770 misst zuverlässig, präzsie und schnell Folienrollen bis zu einem Durchmesser von maximal 400mm und längt ebenso zügig exakte Kurzrollen bis zu einem Durchmesser von 280 mm sowie Bogenware von entsprechenden Mutterrollen ab. In Kombination mit der Steuerungssoftware ConvertPlus2 lassen sich sowohl Mutter- als auch Kunden rollen mit individualisierten BarcodeLabels versehen, die die Lauflänge der Folie, Artikeldaten und bei Bedarf auch viele weitere Informationen enthalten. Mithilfe dieser BarcodeLabels lassen sich die Folien vor dem Ausführen eines Umwickel-Jobs abscannen und somit die Artikeldaten überprüfen und die Restlänge der Rolle ins System einlesen. Damit werden viele Fehler im Umwickelprozess vermieden. Die ConvertPlus2 unterstützt mehrere Wege zum Einlesen von Umwickelaufträgen – beispielsweise über das Scannen von entsprechenden Barcodes auf den Lieferscheinen oder sogar über vollautomatische Importe von elektronischen Auftragsdaten. Die einseitig gelagerten Spannwellen der UA770 ermöglichen ein schnelles und sicheres Spannen aller Folien und Rollenkerne. Das Spannen der Folien selbst erfolgt entweder über einfache Spannhebel, die vom Bediener betätigt werden, oder pneumatisch durch die interne Maschinensteuerung. Der optionale Splicing-Modus erlaubt das professionelle Anstückeln von Folien gesteuert über die ConvertPlus2 Software. Mit dem FastCutFeature kann bei Bogenschnitt über ConvertPlus2 die Prozesszeit verkürzt werden. Über eine neuartige Spannwelle kann mit einem Innendurchmesser von ca. 50mm auch hülsenlos aufgewickelt werden.

DATEN & FAKTEN

  • Umwickelgeschwindigkeit bis zu 1m/s
  • Umwickeln und Ablängen bis zu 770mm Breite

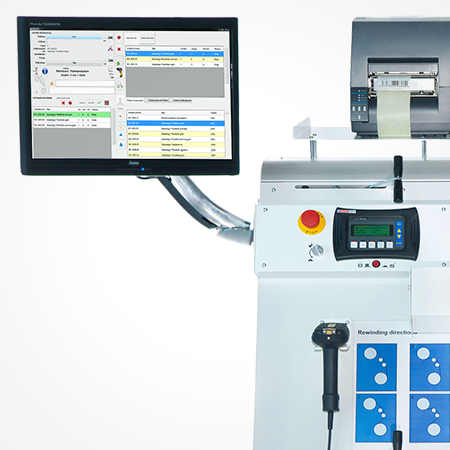

  • Steuerung über ConvertPlus2 Software inkl. Barcode-Labels für Kundenund Lagerrollen
  • hohe Präzision beim Umwickeln von <1mm/m
  • schnelles Rüsten durch einseitig gelagerte Spannwellen
  • Splicing-Modus zum Anstückeln von Folien (optional)
  • FastCut für schnellen Bogenschnitt (mit ConvertPlus2)
  • Hülsenlos wickeln mit ca. 50mm Innendurchmesser (optional)

TECHNISCHE DATEN

Max. Medienbreite770 mm
Max. Wickelgeschwindigkeit1 m/s
Max. Rollendurchmesser Aufwickeln280 mm
Max. Rollendurchmesser Abwickeln400 mm
Hülsendurchmesser3" (2" optional)
Genauigkeit beim Ablängen< 1 mm/m*
Genauigkeit beim Messen< 2 mm/m*
Max. Medienstärke1 mm*
Max. Rollengewicht25 kg
StromversorgungWechselspannung 230V / 50Hz - 60Hz
Leistungsaufnahme400 W
Arbeitsumgebung+ 5°C bis + 35°C
Abmessungen (H x T x B)1468 mm x 535 mm x 1425 mm
Gewicht150 kg

*Abhängig vom verwendeten Material. Wir informieren Sie gerne.

MATERIALIEN, DIE UNSERE MASCHINEN VERARBEITEN KÖNNEN

SELBSTKLEBEFOLIEN

SANDSTRAHLFOLIEN

 MASKIERFOLIEN

CAR-WRAPPING FOLIEN

MAGNETFOLIE

FLEXFOLIEN

FLOCKFOLIEN

SONNENSCHUTZ-FOLIEN

DIGITALDRUCKMEDIEN

BANNER

FOTOPAPIERE

PAPIERE

TAPETEN

REFLEKTIERENDE SELBSTKLEBEFOLIEN

MESH
