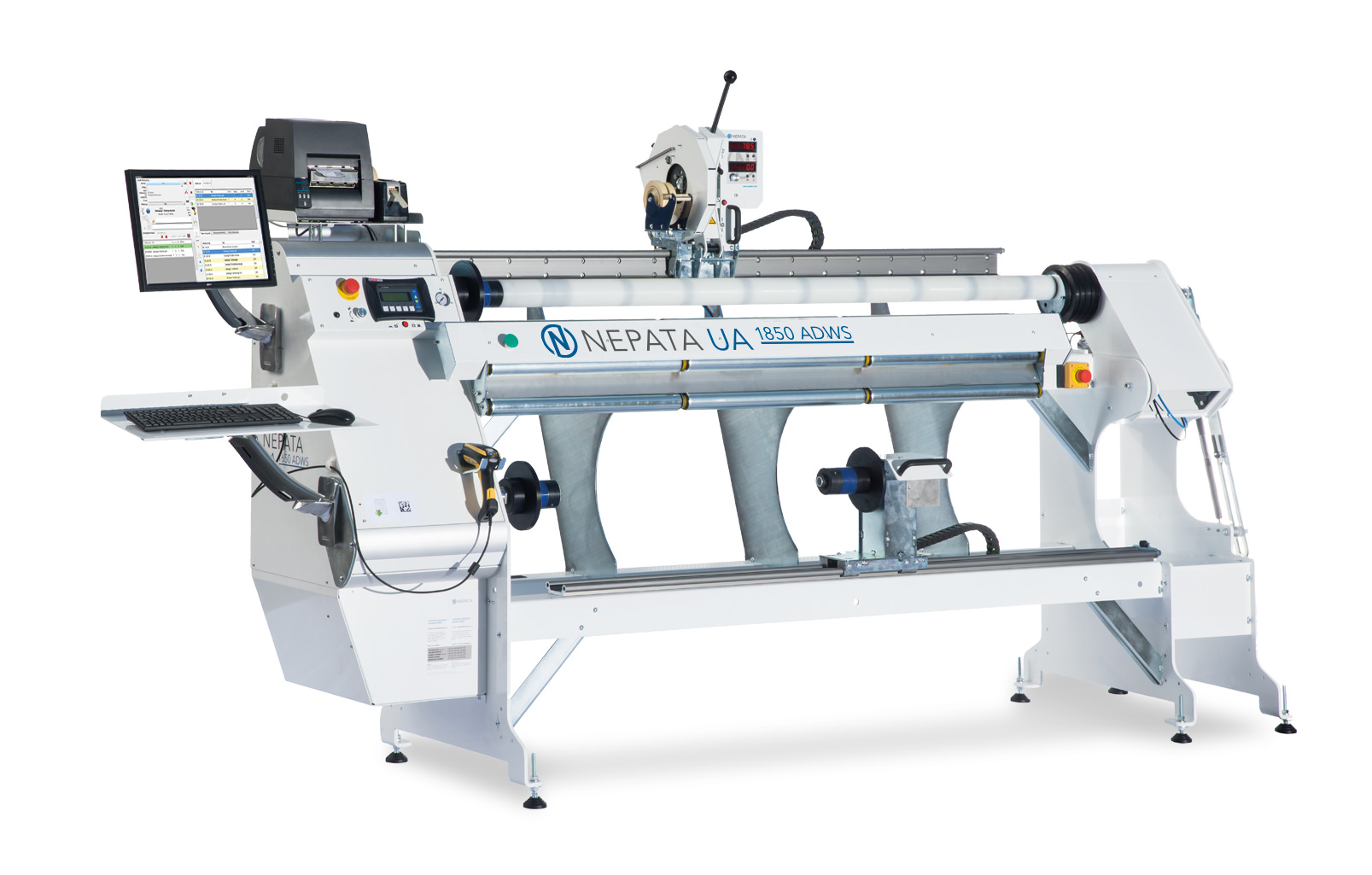

UA1850 ADWS Umwickel- und Abstechmaschine

Die UA1850 ADWS ist unsere präziseste und umfassendste Konvertierungslösung und ein weltweit etabliertes System für den Folienhandel und die Folien-, sowie Tape-Herstellung. Neben dem hochpräzisen Umwickeln und automatischen Ablängen unterstützt die UA1850 ADWS auch das genaue Abstechen von vielen folienartigen Medien bis zu einem Rest von 50 mm Breite.

Die durchgehende Schwenkwelle oben kann nahezu kraftfrei und leicht bedient werden, das Ein- und Ausfädeln von leeren Papphülsen bzw. fertig abgestochenen Folienrollen geht binnen Sekunden vonstatten. Durch die einstellbare Endlage der Schwenkwelle, ist ergonomisches Arbeiten auch für kleine Mitarbeitende gewährleistet. Eine automatische pneumatische Kupplung sorgt für vibrationsfreies Umwickeln und Abstechen. Die Abstecheinheit verfügt über ein – bei Bedarf feststellbares – mitlaufendes Rollmesser, das auf einem leichtgängigen Axialschlitten montiert ist und mittels zweier Digitalanzeigen für ein Relativ- und Absolutmaß spielend leicht positioniert werden kann. Ein ein Linienlaser markiert dabei immer die Messerposition. Per Knopfdruck mit der linken Hand wird der Axialschlitten blockiert und die Folienrolle gespannt, mit der rechten Hand kann nun die Folienrolle abgestochen werden.

Optional ist ein neuartiges Backen-Schmiersystem erhältlich, welches die Klinge direkt und sparsam mit einem Schmiermittel benetzt, die Klinge permanent reinigt und bremst. Dieses System führt zu deutlich besseren Abstechergebnissen bei den meisten Medien.

Es können Folienrollen mit einem Durchmesser von bis zu 400 mm auf der Abwicklung gerüstet werden. Maximal 280 mm Durchmesser können auf der oberen Welle aufgewickelt und abgestochen werden. Die maximale Medienbreite beim Umwickeln beträgt 1850 mm, beim Abstechen können Rollen bis zu einer Breite von 1900 mm gerüstet werden. Mit dem FastCut-Feature kann bei Bogenschnitt über ConvertPlus die Prozesszeit verkürzt werden.

„Die Präzision unserer Konvertierungszentren ist sowohl beim Wickeln, als auch beim Abstechen 1A. Darauf sind wir sehr stolz – und das Feedback unserer Kunden spricht dafür, dass wir es zu Recht sind!“

Daniel Dotterer (Head of Workshop & Service)

Daten & Fakten

Umwickelgeschwindigkeit bei bis zu 1,5m/s

Umwickeln bis zu 1850mm Breite, Abstechen bis zu 1900mm Breite

Steuerung über ConvertPlus Software inkl. Barcode-Labels für Kunden- und Lagerrollen

Hohe Präzision beim Umwickeln von <1mm/m

Perfekte Ergonomie durch einstellbare Schwenkwelle

Leichtgängige Abstecheinheit mit doppelter Digitalanzeige

Pneumatische Wellenkupplung zum vibrationsfreien Umwickeln und Abstechen

Minimale Abstechbreite am linken Folienende nur 50mm

Einzigartiges Backen-Schmiersystem zum dosierten Benetzten der Klinge beim Abstechen

Linienlaser am Abstechkopf zur exakten Kennzeichnung der Position der Abstechklinge

Gerne erarbeiten wir für Sie ein individuelles Angebot!

Egal ob Umwickel-, Abläng- oder Längstrennmaschinen, Abstechmaschinen oder Rollenlagersysteme – wir passen unsere Produkte gerne individuell auf Ihre Bedürfnisse und Workflows an.

Kontaktieren Sie uns für ein unverbindliches Gespräch!

Dipl. Ing. Fabian Franke (CEO)

Technische Daten

Max. Arbeitsbreite Umwickeln
1850mm
Max. Rollendurchmesser Aufwickeln
280mm
Max. Rollendurchmesser Abwickeln
400mm
Max. Umwickelgeschwindigkeit
1,5m/s
Max. Arbeitsbreite Abstechen
1900mm
Max. Rollendurchmesser Abstechen
280mm
Hülsendurchmesser
3" (2"optional)
Minimale Abstechbreite links
50mm
Genauigkeit beim Ablängen
< 1mm/m*
Genauigkeit beim Messen
< 2mm/m*
Max. Medienstärke
1mm*
Max. Rollengewicht
50kg
Stromversorgung
Wechselspannung 230 V / 50 Hz - 60 Hz
Leistungsaufnahme
1500W
Arbeitsumgebung
+ 5°C bis + 35°C
Abmessungen (H x T x B)
1860mm x 960mm x 3225mm
Gewicht
590kg
*Abhängig vom verwendeten Material. Wir informieren Sie gerne.

ABSTECH-SERIE: #1 – Welche Klinge für welchen Zweck?

Das Abstech-System von NEPATA kann viele Rollenmedien präzise abstechen. Je nach Material gibt es allerdings […]

FOLIENLOGISTIK: Hohe Inflation – ein Argument, jetzt in Automatisierung zu investieren

In vielen Industrieländern ist die Inflation so hoch wie seit Jahrzehnten nicht mehr – und […]

Materialien, die unsere
Maschinen verarbeiten können

  • Selbstklebefolien, Sandstrahlfolien
  • Maskierfolien, Car-Wrapping Folien
  • Magnetfolie, Flexfolien, Flockenfolien
  • Sonnenschutz-Folien
  • Digitaldruckmedien, Banner
  • Fotopapiere
  • Papiere, Tapeten Reflektierende Selbstklebefolien
  • Mesh

Mit Zubehör die Maschinen weiter optimieren

Neben einer hervorragenden Grundausstattung ist es auch jederzeit möglich, die Maschinen von Nepata mit passendem Zubehör noch besser auf die jeweiligen Bedürfnisse und Workflows anzupassen! Von Schmiersystemen, Teleskop-Hebeln bis Tapespender – schauen Sie bei unserem Zubehör vorbei!

„Da Entwicklung, Fertigung und Vertrieb unter einem Dach sitzen, können Änderungen oder Kundenwünsche – sofern möglich – dank der kurzen Wege schnell und unkompliziert umgesetzt werden.

Kontaktieren Sie uns noch heute für ein unverbindliches Informationsgespräch!“

Simone Zopik (Sales Manager)
