UA 1650 ADW

KONVERTIERUNGS-ZENTRUM

UA1650 ADW KONVERTIERUNGS- ZENTRUM

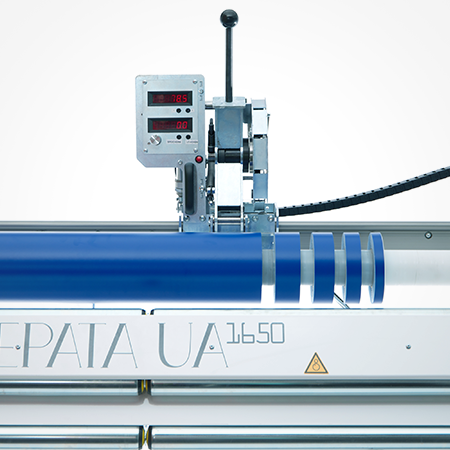

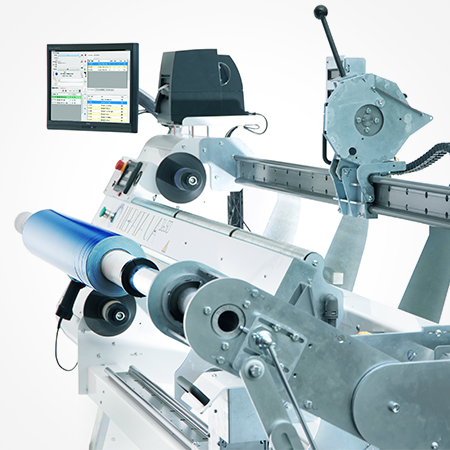

Die UA1650 ADW ist das weltweit etablierte und erfolgreich eingesetze Konvertierungszentrum für den Folienhandel und die Folienherstellung. Neben dem hochpräzisen Umwickeln und automatischen Ablängen unterstützt die UA1650 ADW auch das genaue Abstechen von vielen folienartigen Medien. Die durchgehende Schwenkwelle oben kann nahezu kraftfrei und leicht bedient werden, das Ein- und Ausfädeln von leeren Papphülsen bzw. fertig abgestochenen Folienrollen geht binnen Sekunden vonstatten. Durch die einstellbare Endlage der Schwenkwelle, ist ergonomisches Arbeiten auch für kleine Mitarbeiter gewährleistet. Die Abstecheinheit verfügt über ein – bei Bedarf feststellbares – mitlaufendes Rollmesser, das auf einem leichtgängigen Axialschlitten montiert ist und mittels zweier Digitalanzeigen für ein Relativ- und Absolutmaß spieldend leicht positioniert werden kann. Per Knopfdruck mit der linken Hand wird der Axialschlitten blockiert und die Folienrolle gespannt, mit der rechten Hand kann nun die Folienrolle abgestochen werden.

Das einzigartige Backen-Schmiersystem benetzt die Klinge beim Abstechen ganz gezielt mit Silikonöl – für perfekte Schnittergebnisse. Ein Linienlaser am Abstechkopf zeigt Ihnen die Position der Abstechklinge auf jeder Folien- oder Papieroberfläche exakt und zuverlässig an.

Es können Folienrollen mit einem Durchmesser von bis zu 400 mm auf der Abwicklung gerüstet werden. Maximal 280 mm Durchmesser können auf der oberen Welle aufgewickelt werden, Rollen mit einem Durchmesser von bis zu 280 mm können abgestochen werden. Die maximale Medienbreite beim Umwickeln beträgt 1650 mm, beim Abstechen können Rollen bis zu einer Breite von 1900 mm gerüstet werden.



DATEN & FAKTEN

Umwickelgeschwindigkeit bei bis zu 1,5m/s

Umwickeln bis zu 1650mm Breite,
Abstechen bis zu 1900mm Breite

Steuerung über ConvertPlus2 Software
inkl. Barcode-Labels für Kunden- und
Lagerrollen

hohe Präzision beim Umwickeln
von <1mm/m

perfekte Ergonomie durch einstellbare
Schwenkwelle

leichtgängige Abstecheinheit
mit doppelter Digitalanzeige

Einzigartiges Backen-Schmiersystem zum
dosierten Benetzten der Klinge beim Abstechen

Linienlaser am Abstechkopf zur exakten Kennzeichnung
der Position der Abstechklinge

TECHNISCHE DATEN

Max. Arbeitsbreite Umwickeln1650mm
Max. Rollendurchmesser Aufwickeln280mm
Max. Rollendurchmesser Abwickeln400mm
Max. Umwickelgeschwindigkeit1,5m/s
Max. Arbeitsbreite Abstechen1900mm
Max. Rollendurchmesser Abstechen280mm
Hülsendurchmesser3" (2"optional)
Minimale Abstechbreite links200mm (UA1650 ADW)
50mm (UA1650 ADWS)
Genauigkeit beim Ablängen< 1mm/m*
Genauigkeit beim Messen< 2mm/m*
Max. Medienstärke1mm*
Max. Rollengewicht50kg
StromversorgungWechselspannung 230 V / 50 Hz - 60 Hz
Leistungsaufnahme1500W
Arbeitsumgebung+ 5°C bis + 35°C
Abmessungen (H x T x B)1468mm x 535mm x 3145mm
Gewicht700kg

*Abhängig vom verwendeten Material. Wir informieren Sie gerne.

SELBSTKLEBEFOLIEN

SANDSTRAHLFOLIEN

 MASKIERFOLIEN

CAR-WRAPPING FOLIEN

MAGNETFOLIE

FLEXFOLIEN

FLOCKFOLIEN

SONNENSCHUTZ-FOLIEN

DIGITALDRUCKMEDIEN

BANNER

FOTOPAPIERE

PAPIERE

TAPETEN

REFLEKTIERENDE SELBSTKLEBEFOLIEN

MESH
