UMWICKEL-, ABLÄNG- UND ABSTECHMASCHINEN
DIE IDEALE LÖSUNG FÜR DIE FOLIENKONVERTIERUNG
Die NEPATA GmbH hat sich auf die Entwicklung von Maschinen und Software zur Unterstützung von Konvertierungs- und Zuschnittaufgaben bei Folienmedien spezialisiert und verfügt über ein umfangreiches Programm an Umwickel-, Abläng und Längstrenn- oder Abstechmaschinen Made in Germany für alle Anwendungsbereiche in der Werbetechnikindustrie. Die Maschinen, mit ihrem hocheffizienten Umwickelsystem für folienartige Materialien, werden den Ansprüchen an modernste Technologien gerecht und sind weltweit erfolgreich im Einsatz.
Die notwendigen Zuschnittprozesse entlang der Lieferkette von Herstellern bis zu den Dienstleistern in der Werbetechnikbranche sind für die Lieferanten Last und Chance zugleich – nur wer es schafft, ohne viel Arbeitsaufwand präzise Materialzuschnitte anzufertigen, kann seinen Kunden ein umfangreiches Mediensortiment mit kurzen Lieferzeiten zu konkurrenzfähigen Preisen anbieten und dabei Verschnitt und Verluste vermeiden. Die Maschinen der UA Serie, sind für ein europäisches Patent angemeldet.
VORTEILE
PRÄZISE ZUSCHNITTE
weniger Verschnitt, weniger Verschwendung, weniger Ausschuss, weniger Kundenreklamationen (Abweichung kleiner 1mm je 1000mm)
AUTOMATISCHER ETIKETTENDRUCK
Automatischer Etikettendruck inkl. Barcode für professionelle Lagerverwaltung und Fehlervermeidung beim Versand
DER WELTWEITE INDUSTRIESTANDARD FÜR DIE FOLIENKONVERTIERUNG
DIE NEPATA UA SERIE
NEPATA UMWICKEL UND ABSTECHLÖSUNGEN
UMWICKELMASCHINEN

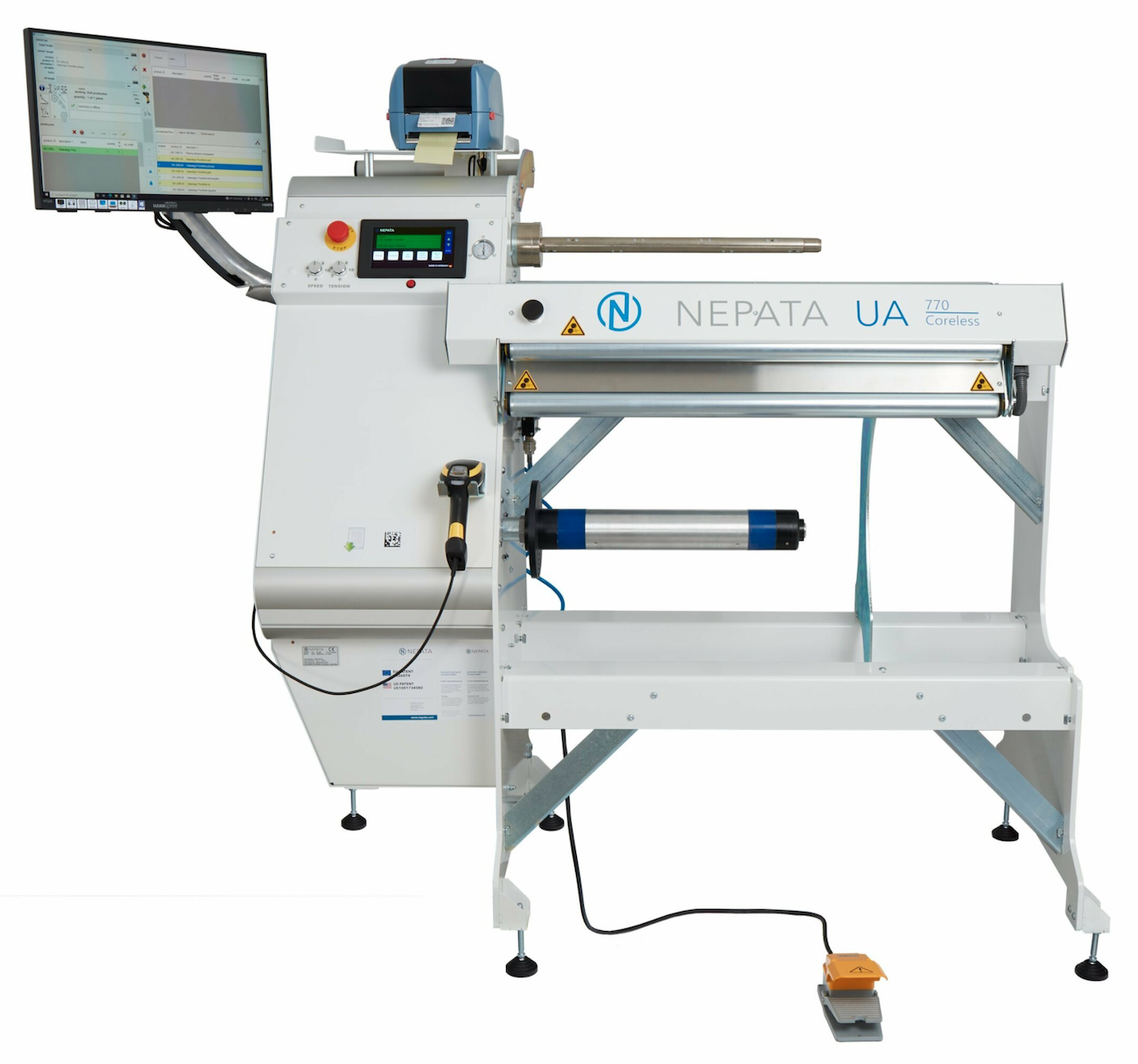

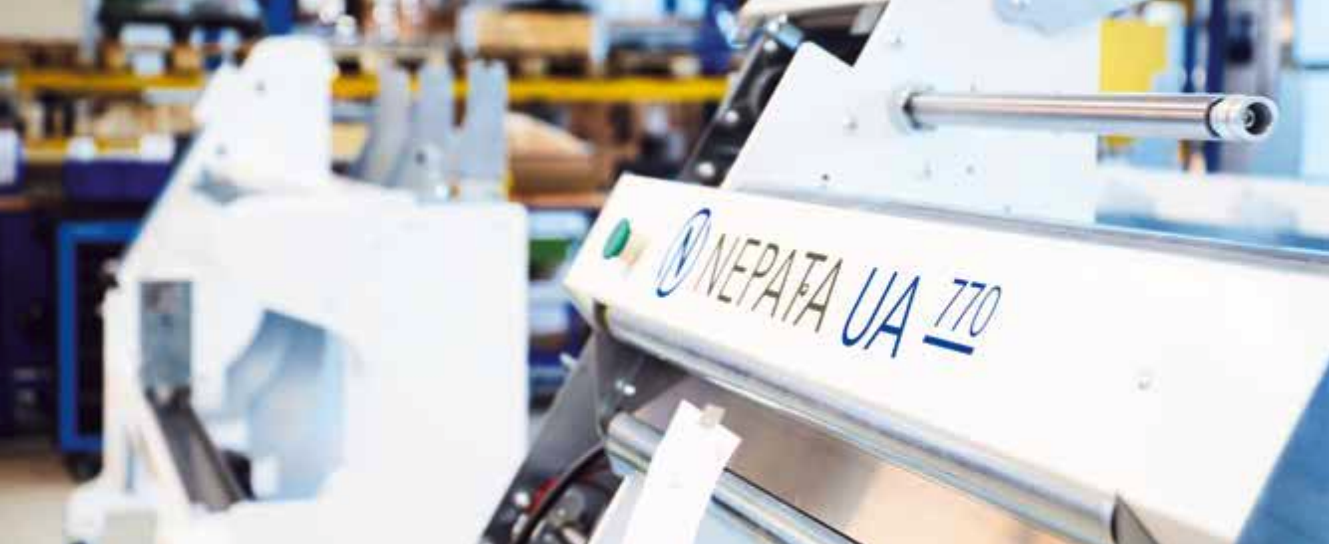

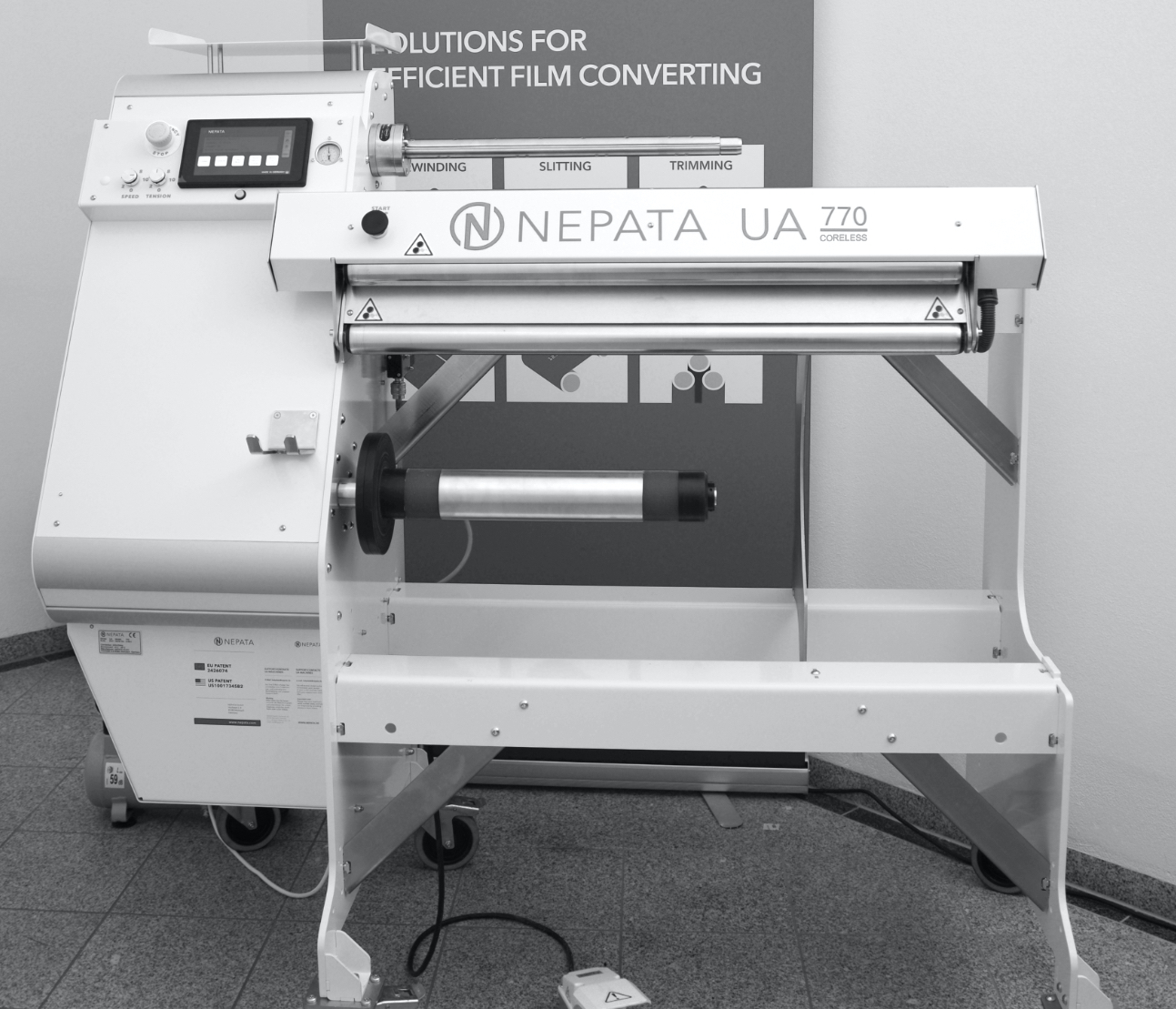

UA770 UMWICKEL- UND ABLÄNGMASCHINE
- Umwickelgeschwindigkeit bis zu 1m/s
- Umwickeln und Ablängen bis zu 770 mm Breite
- Steuerung über ConvertPlus2 Software
- inkl. Barcode-Labels für Kurz- und Mutterrollen hohe Präzision beim Umwickeln von <1mm/m
- hohe Präzision beim Umwickeln von <1 mm/m
- schnelles Rüsten durch einseitig gelagerte Spannwellen

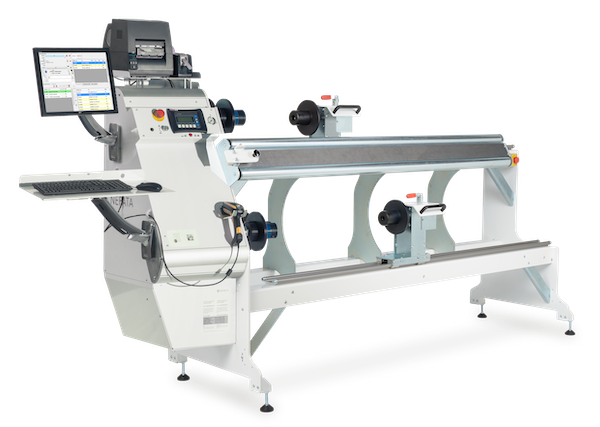

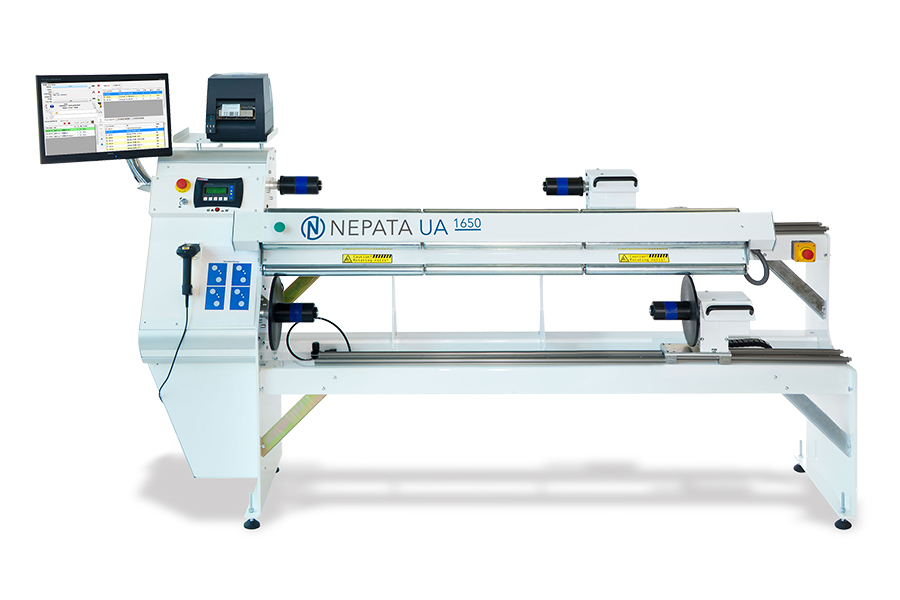

UA1650 UMWICKEL- UND ABLÄNGMASCHINE
- Umwickelgeschwindigkeit bis zu 1,5m/s
- Umwickeln und Ablängen bis zu 1650mm Breite
- Steuerung über ConvertPlus2 Software inkl. Barcode-Labels für Kurz- und Mutterrollen
- hohe Präzision beim Umwickeln von <1mm/m
- schnelles Rüsten durch leicht verschiebbare Spannzapfen
- automatisches Spannen durch Pneumatik
ABSTECHMASCHINEN

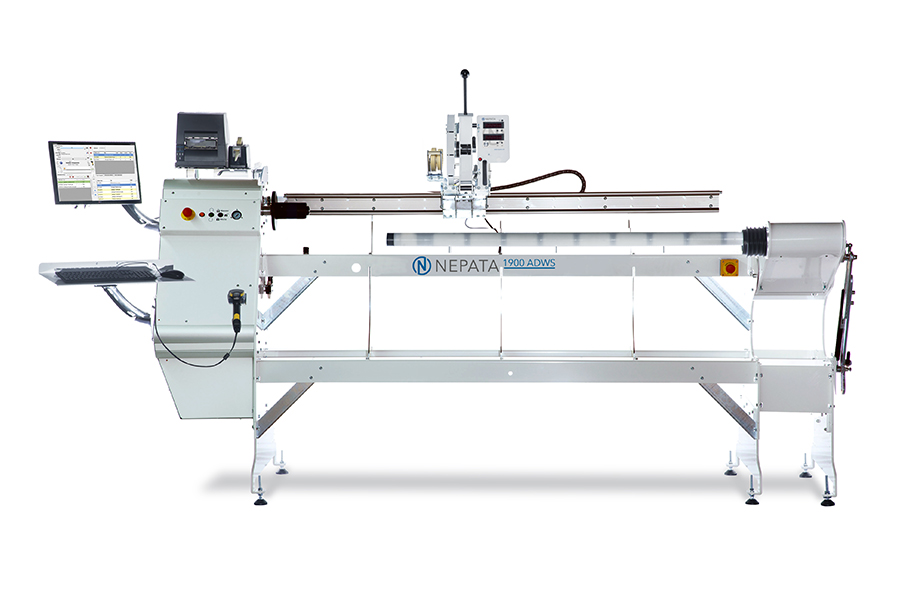

1900 ADWS ABSTECHMASCHINE
- Pneumatische Wellenkupplung zum vibrationsfreien Umwickeln & Abstechen
- Minimale Abstechbreite am linken Folienende nur 50mm
- Abstechen bis zu 1900mm Breite
- Steuerung über ConvertPlus2 Software inkl. Barcode-Labels
- hohe Präzision beim Umwickeln von <1mm/m
- perfekte Ergonomie durch einstellbare Schwenkwelle
- Automatische Spannwelle
- leichtgängige Abstecheinheit mit doppelter Digitalanzeige
- Einzigartiges Backen-Schmiersystem zum dosierten Benetzten der Klinge beim Abstechen
- Linienlaser am Abstechkopf zur exakten Kennzeichnung der Position der Abstechklinge
KONVERTIERUNGSZENTREN

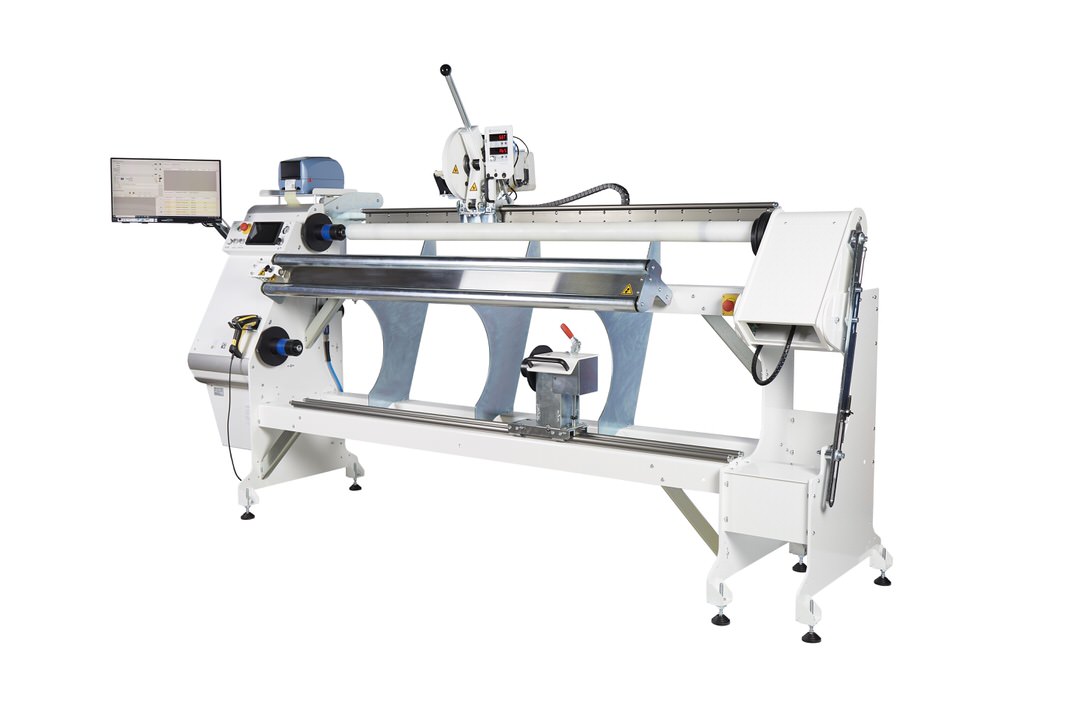

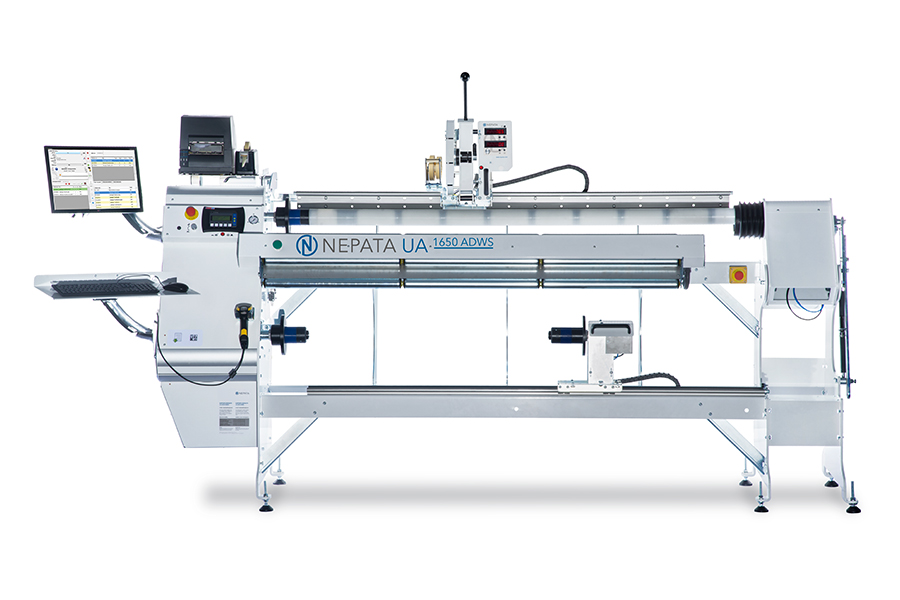

UA1650 ADWS PRÄZISIONS-KONVERTIERUNGS- ZENTRUM
- Umwickelgeschwindigkeit bei bis zu 1,5m/s
- Umwickeln bis zu 1650mm Breite, Abstechen bis zu 1900mm Breite
- Steuerung über ConvertPlus2 Software inkl. Barcode-Labels für Kunden- und Lagerrollen
- hohe Präzision beim Umwickeln von <1mm/m
- perfekte Ergonomie durch einstellbare Schwenkwelle
- leichtgängige Abstecheinheit mit doppelter Digitalanzeige
- Pneumatische Wellenkupplung zum vibrationsfreien Umwickeln und Abstechen
- Minimale Abstechbreite am linken Folienende nur 50mm
- Einzigartiges Backen-Schmiersystem zum dosierten Benetzten der Klinge beim Abstechen
- Linienlaser am Abstechkopf zur exakten Kennzeichnung der Position der Abstechklinge
FOLIENTRENNER
DL 1650 FOLIENTRENNER FÜR FEHLERHAFTE FOLIENMEDIEN
- Arbeitsbreite flexibel bis zu 1650mm Breite
- Umwickelgeschwindigkeit bei bis zu 1,0m/s
- hülsenloses Aufwickeln von Deckmaterial
- automatisches Ausschwenken und -schieben von getrennten Rollen
- höchste Bedienersicherheit
- beste Ergonomie, Maschine von einer Person leicht bedienbar
Lagersysteme

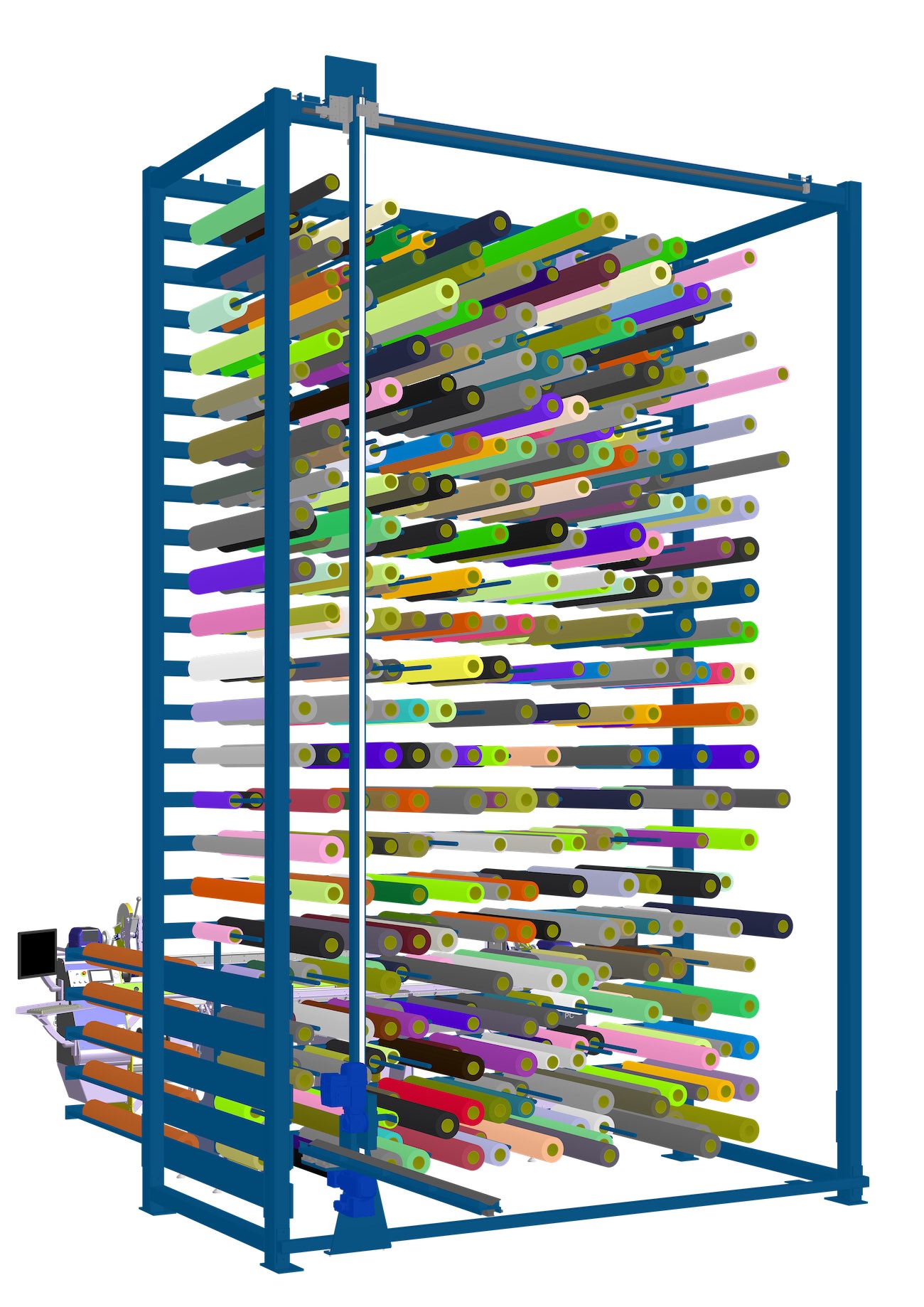

LÖSUNG FÜR KLEINE LAGERSYSTEME MIT INDUSTRIEROBOTER
- Sehr kompakte Lagerung von Rollen nach Durchmessern sortiert
- Chaotische Lagerplatzwahl nach dem Schnelläuferprinzip
- Gesamtkapazität bis ca. 830 Rollen
- Hohe Kapazität für automatisches Ein- und Auslagerung von Rollen
- Nachlegen von neuen Rollen wird softwareseitig gesteuert
- Größe und Kapazität des Gesamtsystems frei wählbar
- Berührungsloses Materialhandling auch ohne Karton
- Erleichterung der Greif- und Hebearbeiten für Mitarbeiter im Lager
- Volle Kontrolle über Bestände und Lagerplätze in Echtzeit, keine Rollen mehr an falschen Lagerplätzen etc.

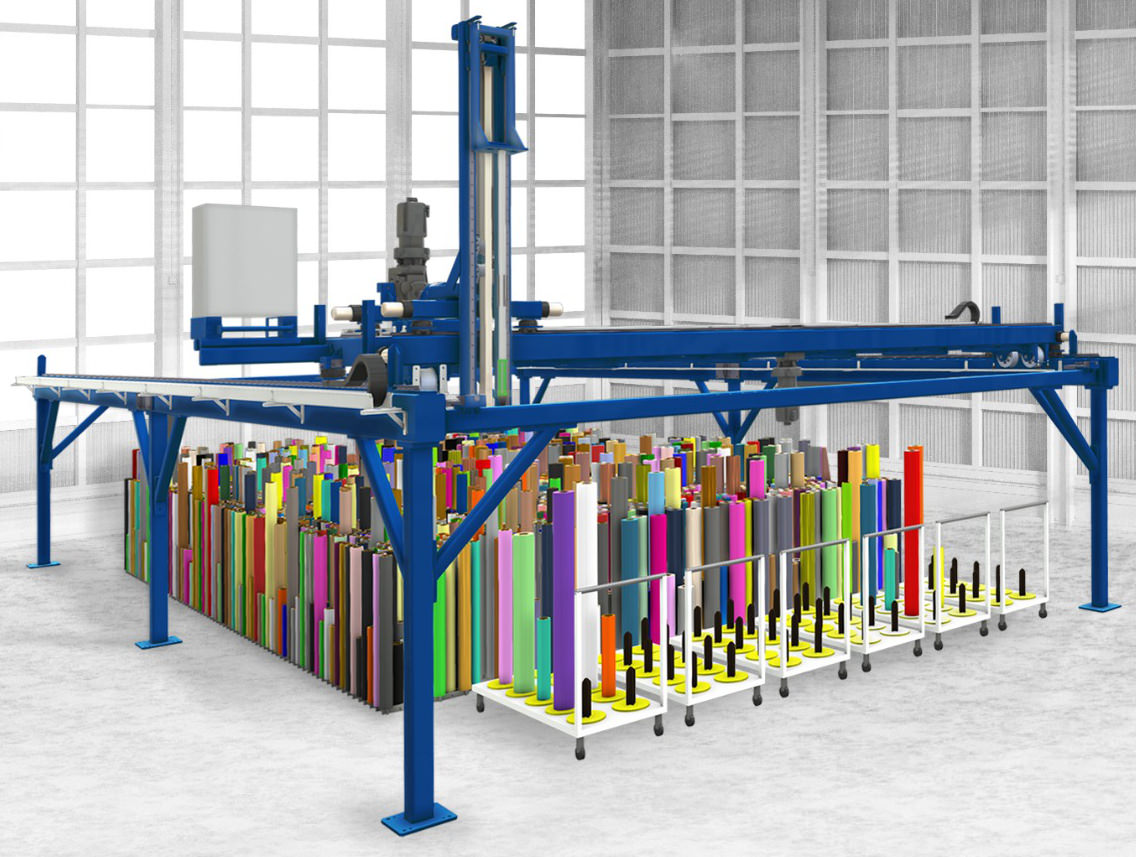

LÖSUNG FÜR GROSSE LAGERSYSTEME MIT PORTALROBOTER
- Sehr kompakte Lagerung von Rollen nach Durchmessern sortiert
- Chaotische Lagerplatzwahl nach dem Schnelläuferprinzip
- Gesamtkapazität bis ca. 4.000 Rollen
- Hohe Kapazität für automatisches Ein- und Auslagerung von Rollen
- Nachlegen von neuen Rollen wird softwareseitig gesteuert
- Größe und Kapazität des Gesamtsystems frei wählbar
- Berührungsloses Materialhandling auch ohne Karton
- Erleichterung der Greif- und Hebearbeiten für Mitarbeiter im Lager
- Volle Kontrolle über Bestände und Lagerplätze in Echtzeit, keine Rollen mehr an falschen Lagerplätzen etc.
GEBRAUCHTMASCHINEN

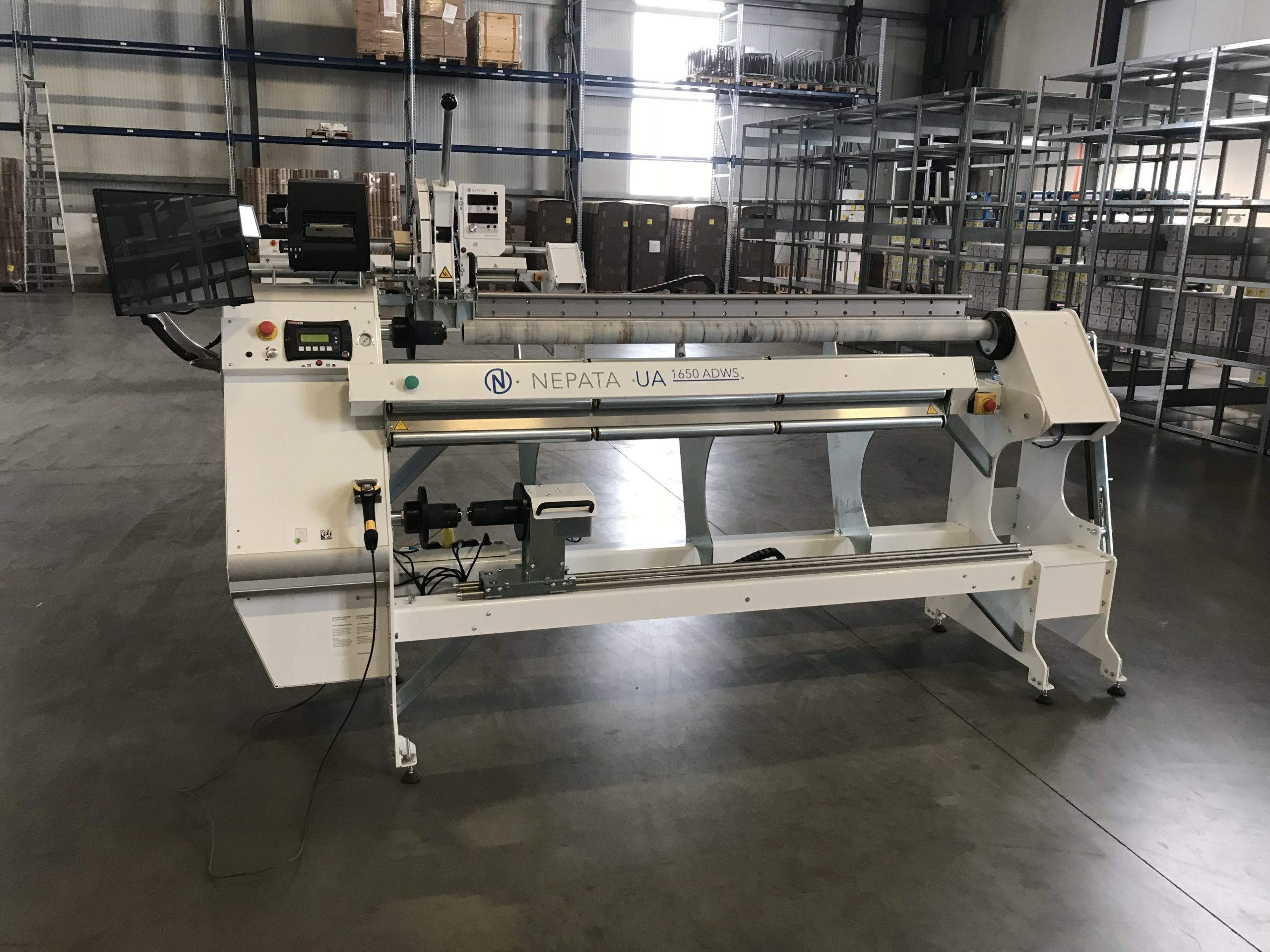

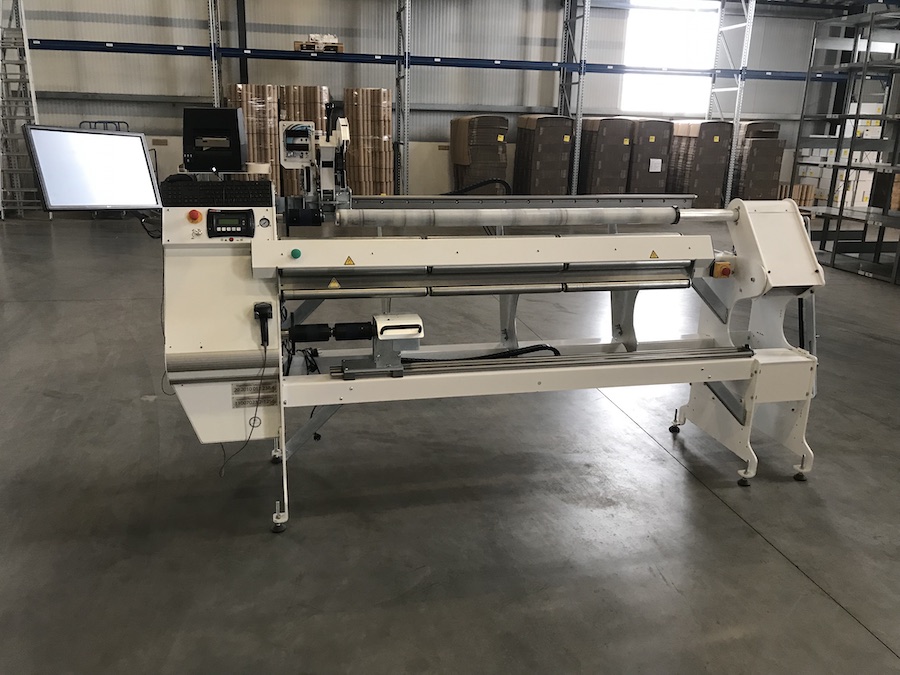

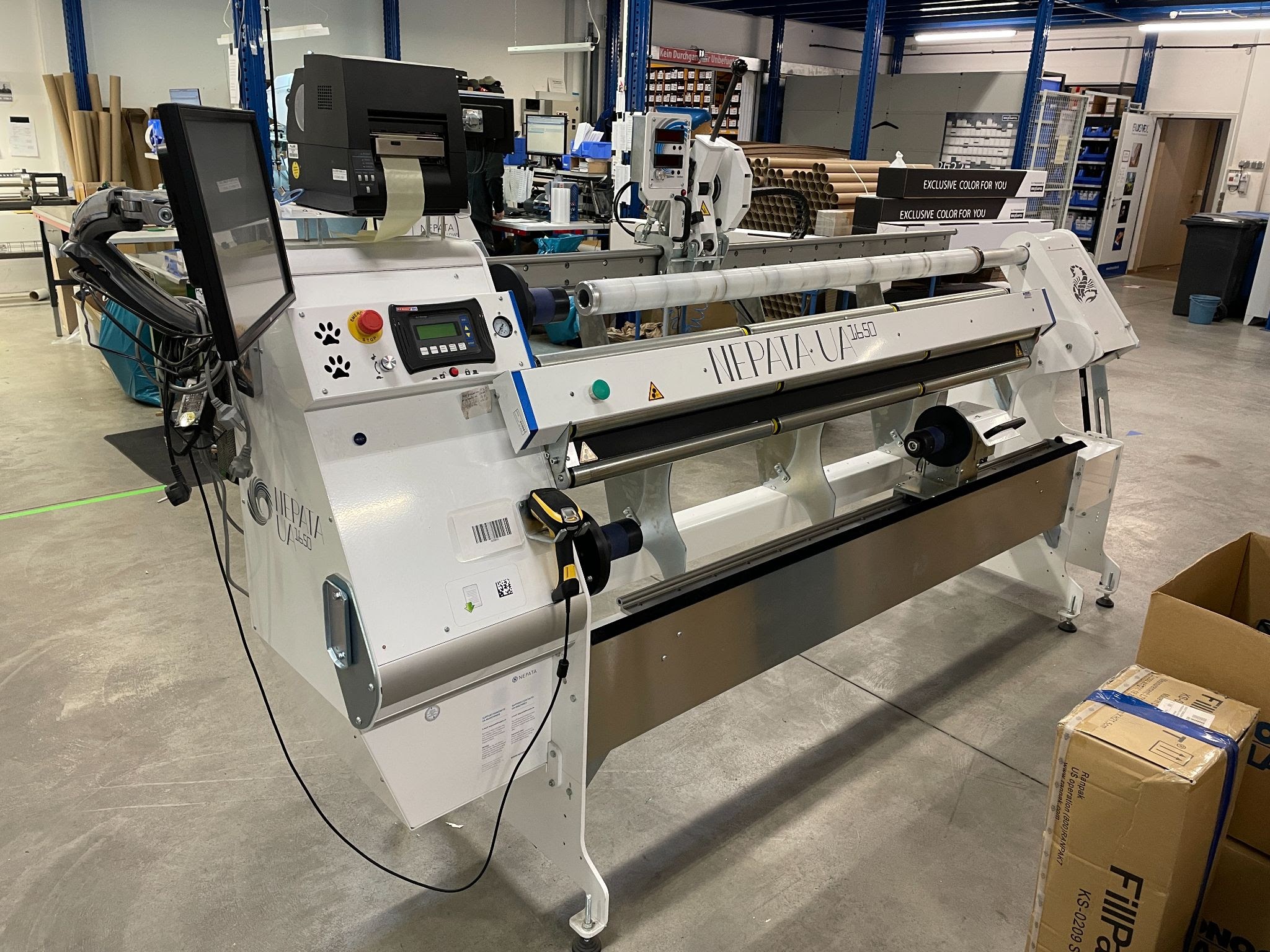

UA1650 ADWS KONVERTIERUNGSZENTRUM von Mitte 2018
- Inkl. Computer-Peripherie und Lizenz für ConvertPlus2
- Umwickelgeschwindigkeit bei bis zu 1,5m/s
- Umwickeln bis zu 1650mm Breite, Abstechen bis zu 1900mm Breite
- Steuerung über ConvertPlus2 Software inkl. Barcode-Labels für Kunden- und Lagerrollen
- hohe Präzision beim Umwickeln von <1mm/m
- perfekte Ergonomie durch einstellbare Schwenkwelle
- leichtgängige Abstecheinheit mit doppelter Digitalanzeige
- 12 Monate Garantie
1900 ADWS ABSTECHMASCHINE VON MITTE 2019
- Abstechen bis zu 1900mm Breite und 28cm Durchmesser
- Backenschmiersystem für sicheres und sparsames Schmieren der Klinge
- Linienlaser zum Anzeigen der Schneidekante
- Teleskop-Abstechhebel für bveresserte Schnittführung
- Leichtgängige Abstecheinheit mit doppelter Digitalanzeige
- 6 Monate Garantie
AUSZEICHNUNG – ICE AWARD 2019
Nepata erhält Innovationspreis für Folientrenner
Erster Platz beim Innovationswettbewerb der internationalen Fachmesse ICE Europe: Wir erhielten vor Kurzem den ICE Award für unseren DL1650 Folientrenner, der bei Selbstklebefolien die Folie vom Trägerpapier trennt. Die Weltneuheit wurde in der Kategorie „Nachhaltige Produkte und Verarbeitungsprozesse“ ausgezeichnet.
Das Votum war mit 77,2% der Stimmen sehr deutlich. Die Gewinner waren durch eine Online-Abstimmung über die Messewebseite ermittelt worden. Die Sieger wurden aus insgesamt 37 eingereichten Beiträgen mit 1.370 abgegebenen Stimmen in vier Kategorien bestimmt: Digitale Converting Lösungen, Nachhaltige Produkte und Verarbeitungsprozesse, Effiziente Produktionslösungen und Innovative Spezialfolien. Mehr dazu => ICE Award 2019
LEICHTE INTEGRATION IN IHRE LOGISTIKPROZESSE
INTEGRATION DER UA SERIE
UND DER CONVERTPLUS2 SOFTWARE
FLEXIBILITÄT FÜR IHREN LOGISTIKPROZESS
EINFACHER DATEN-IMPORT UND -VERARBEITUNG
Mit unserer Steuerungssoftware ConvertPlus2 können wir Daten aus verschiedensten Warenwirtschaftssystemen importieren und verarbeiten.
METRISCHES UND IMPERIAL SYSTEM
ConvertPlus2 und die Maschinen der UA Serie können mit metrischen Daten und Imperial System arbeiten.
LEICHTES LABELN
Die Labels für Materialrollen und Kleinrollen können in ConvertPlus2 frei konfiguriert und gestaltet werden.
UA MASCHINEN VIDEOS
Vorstellung UA1900 ADWS
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorstellung UA1650 ADWS
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorstellung UA1650
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Anwendung ConvertPlus2 Software
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorstellung UA770 UMWICKEL- UND ABLÄNGMASCHINE
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
PROZESSE

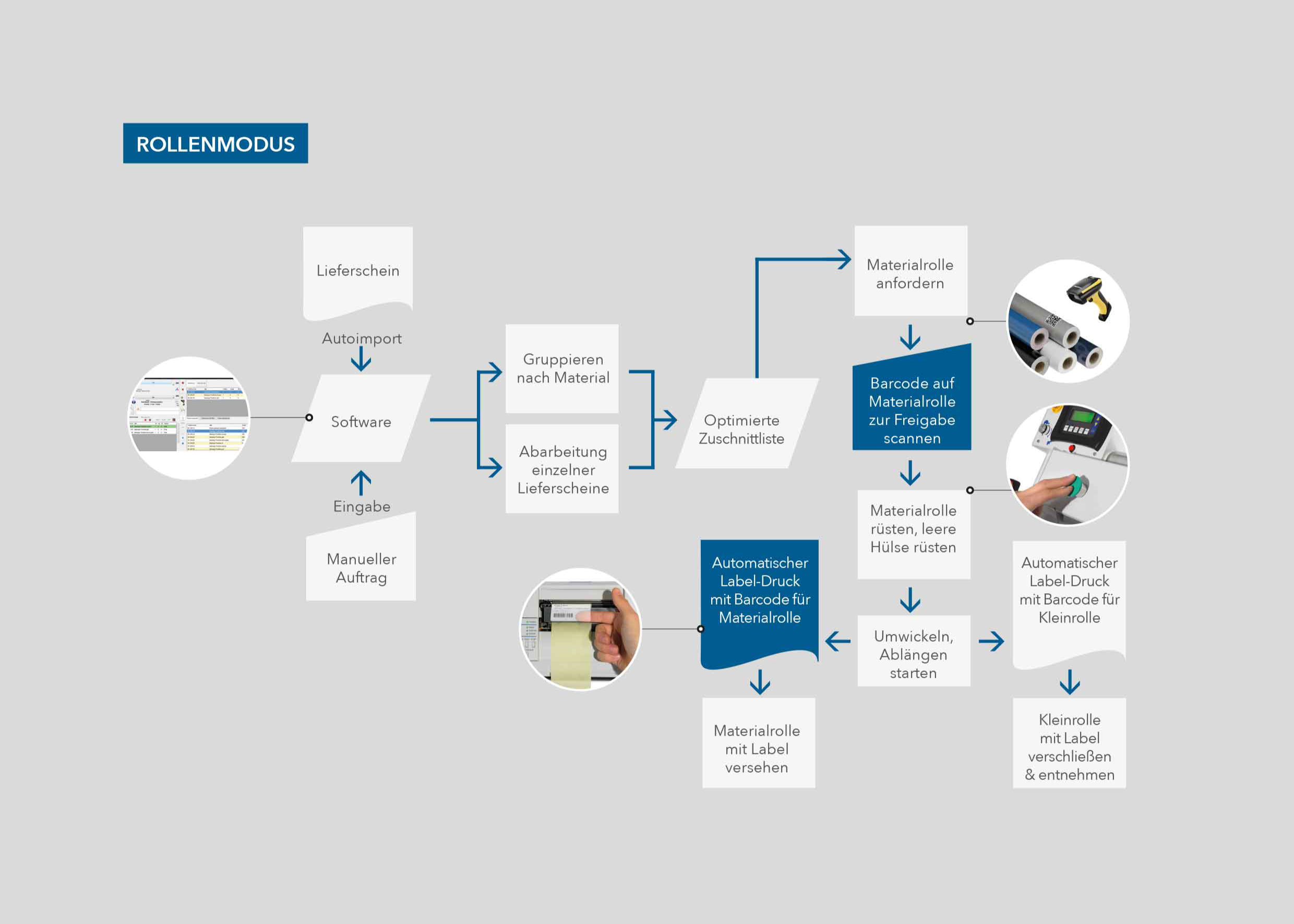

ROLLENMODUS

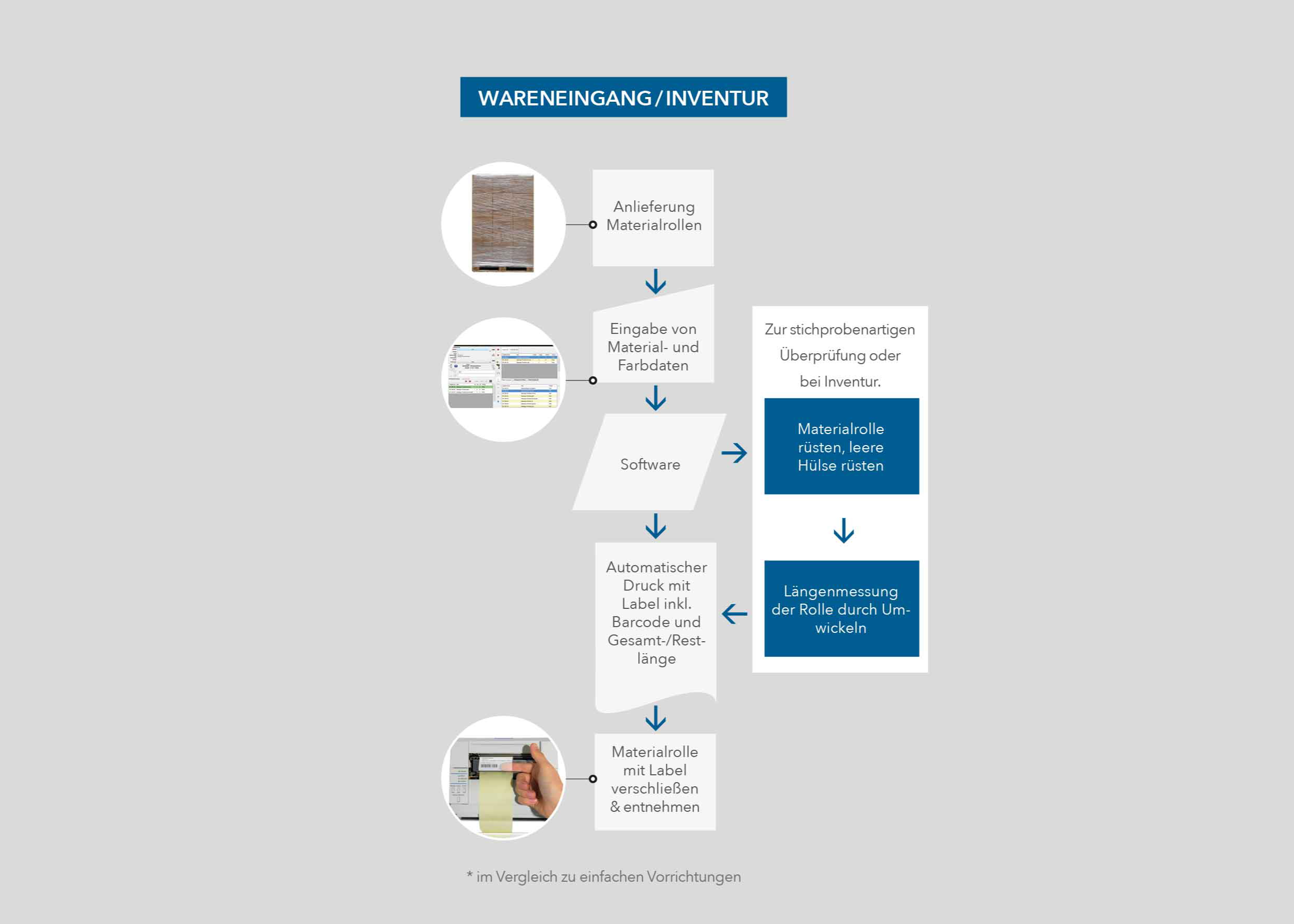

WARENEINGANG / INVENTUR

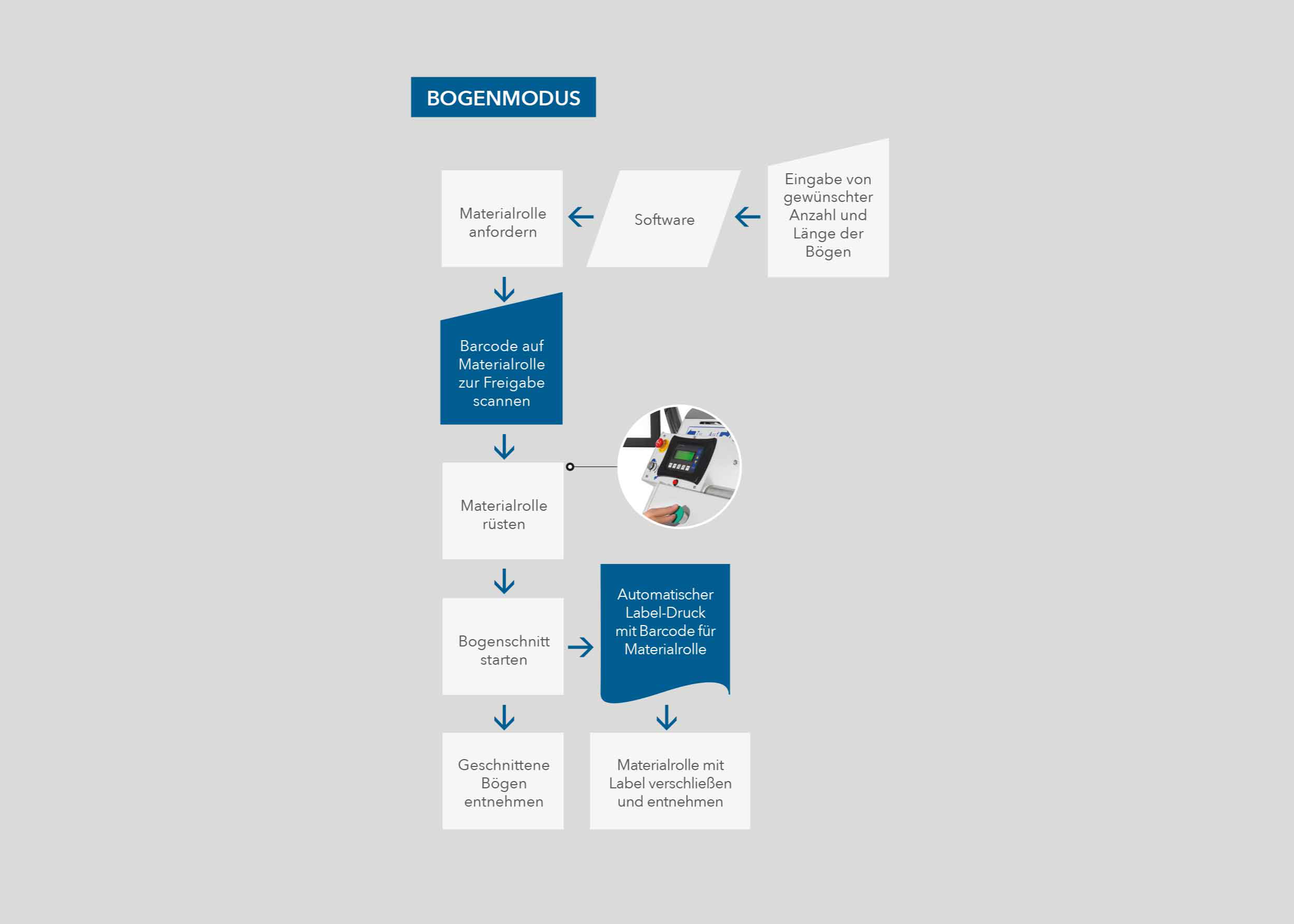

BOGENMODUS
MASCHINEN MADE IN GERMANY – MIT PATENTANMELDUNGEN IN EU UND USA
SERVICES & ZUBEHÖR
GERNE UNTERSTÜTZEN WIR SIE MIT UNSEREN DIENSTLEISTUNGEN
ZUBEHÖR

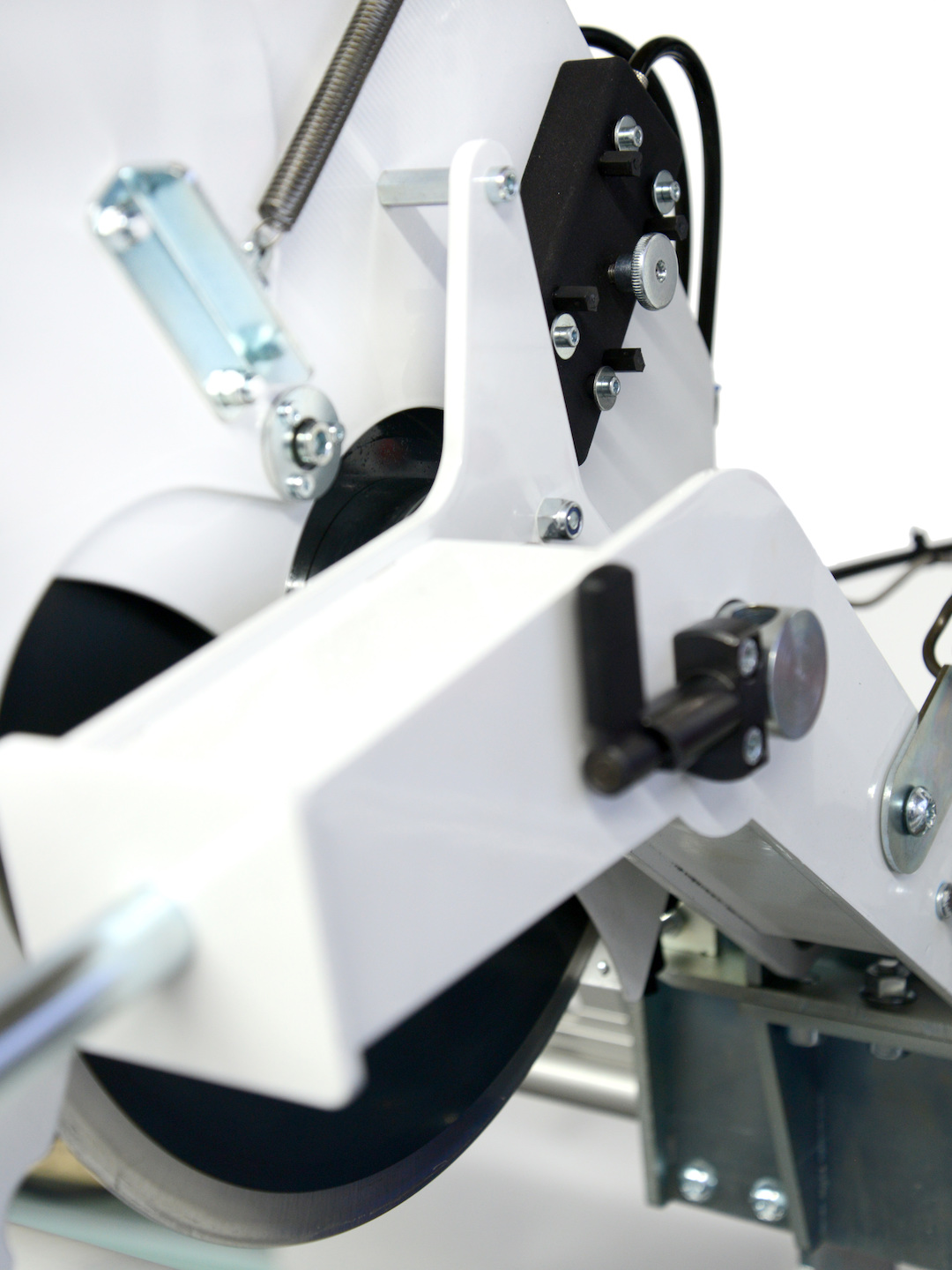

Schmiersystem für Abstechkopf
mit gezielter Benetzung der Klinge
Für bessere Schnittergebnisse: Unser einzigartiges Backen-Schmiersystem benetzt die Klinge direkt beim Abstechen ganz gezielt mit Silikonöl – aber nur wo, wann und so viel Sie für ein perfektes Abstechen brauchen!
Sie können auf teure und umweltschädliche Sprühdosen verzichten. Die Filzbacken tragen Schmierstoffe (Silikonöl, Wasser, Lösungen von Ölen in Wasser) direkt auf beide Seiten der Abstechklinge auf und reinigen diese dabei zusätzlich. Sie dosieren die Schmierung per Knopfdruck selbst. Dies führt zu einer sparsamen Anwendung und verhindert, dass das Medium durch zu viel Silikon verunreinigt wird. Der Anpressdruck der Filzbacken ist verstellbar. So können diese eine signifikante Bremskraft auf die mitlaufende Klinge ausüben – und die Schnitterergebnisse werden weiter verbessert.

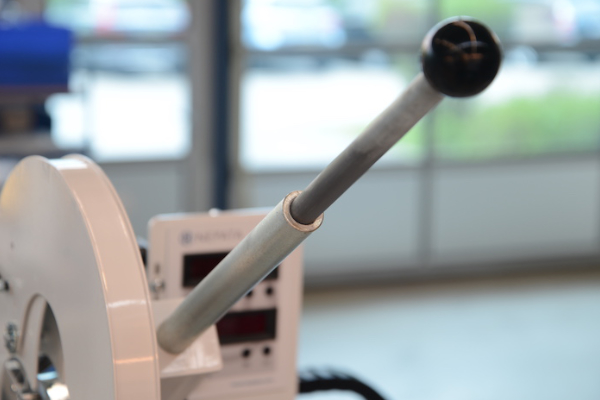

Teleskop-Abstechhebel
Der Teleskop-Abstechhebel lässt sich bequem auf fast die doppelte Länge ausziehen und bietet damit mehr
Kontrolle über das Eintauchen der Abstechklinge, weniger Vibrationen und insgesamt bessere Schnittergebnisse.

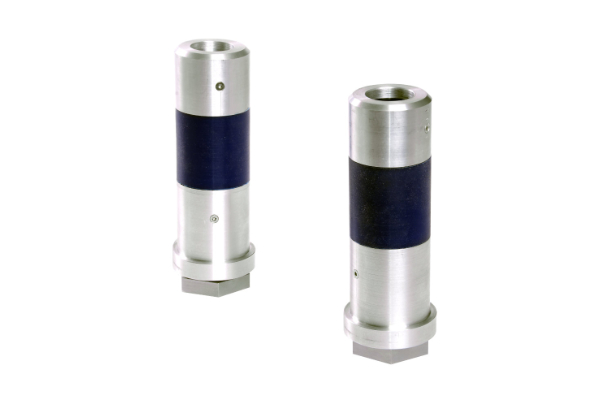

2″ Spannzapfen und -wellen
Spannwellen-Adapter für Papphülsen mit 2″ Innendurchmesser.
Die Spannwellen können mit wenig Zeitaufwand getauscht und mit den im Standard-Lieferumfang enthaltenen 3″ Elementen im Wechsel benutzt werden (auch für Aufwicklung und Abwicklung getrennt).

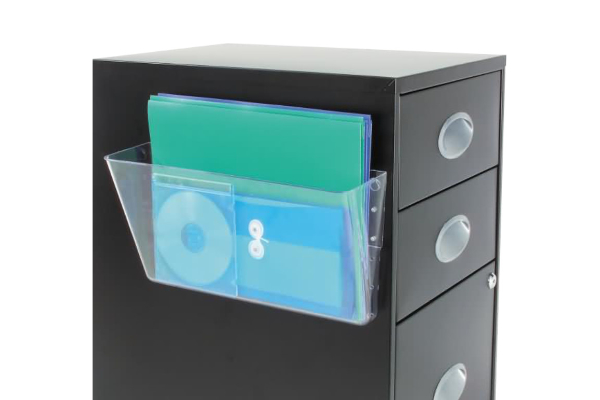

Dokumentablage DIN A4
Dokumentenablage zur Archivierung von bereits bearbeiteten Lieferscheinen oder anderen Dokumenten. Magnetische Halterung für die Frontplatte einer UA Maschine.

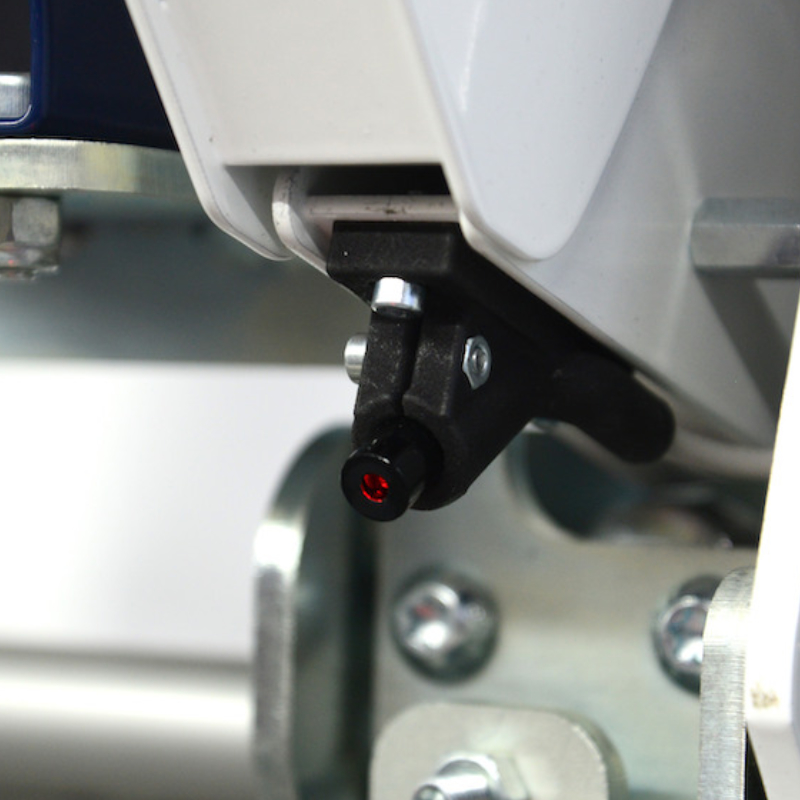

Linienlaser
zur Anzeige der Abstechposition
Stechen sie genau dort ab, wo Sie wollen: Der neue Linienlaser am Abstechkopf zeigt Ihnen die Position der Abstechklinge exakt und zuverlässig an. Sie finden Sie die rechte Folienkante schneller als jemals zuvor. So sparen Sie Zeit beim Abstechen, vermeiden Fehler und sind noch dazu präziser. Der Laser ist über einen Schalter am Abstechkopf jederzeit zu- oder abschaltbar.
Manueller
Tapespender
mit Sockel
Manueller Tape-Spender für Kreppband zur Montage auf dem Druckerhalter oder am Abstechkopf einer Maschine der UA Serie über einen speziellen Sockel.
Automatischer
Tapespender
für Druckerablage
Automatischer TapeSpender für Kreppband zur Montage auf dem Druckerhalter einer Maschine der UA Serie

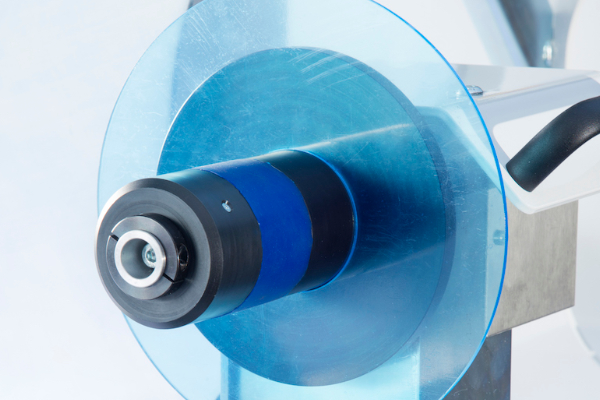

Anschlagscheiben
Für Rollen mit besonders großem Durchmesser gibt es Anschlagscheiben mit passenden Maximaldurchmessern für die Abwicklung und Aufwicklung. Die Scheiben werden einfach auf den Spannzapfen aufgeseteckt und können jederzeit wieder entfernt werden. Es sind Varianten für 2″ und 3″ Spannzapfen erhältlich.

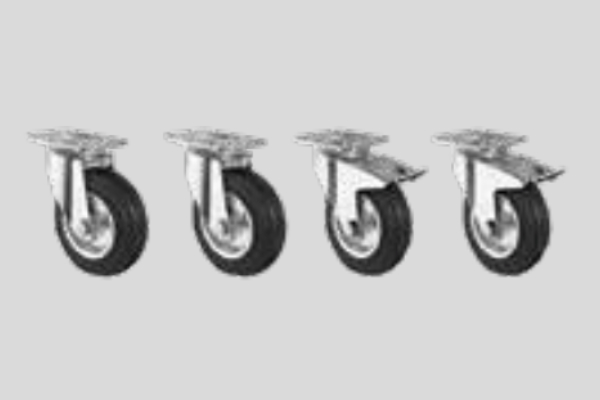

Set Transportrollen
Um eine Maschine der UA Serie komfortabel bewegen zu können, bieten wir ein Set an Transportrollen mit
entsprechenden Sockeln zur Montage am Maschinen Korpus an

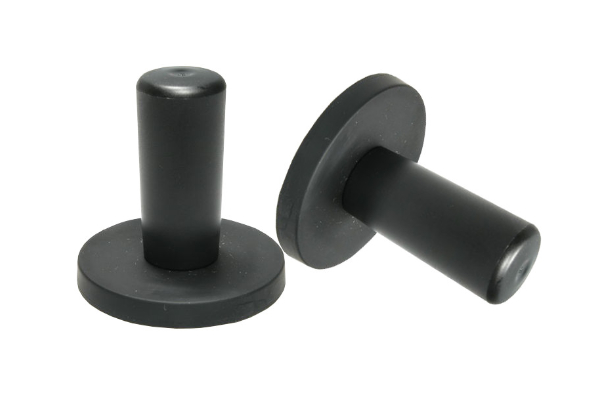

Haltemagnete
Praktische Haltemagnete um Dokumente wie Lieferscheine an der Frontplatte einer UA Maschine zu befestiegen. Damit sind die Hände frei zum Scannen und Bedienung der Maschine.

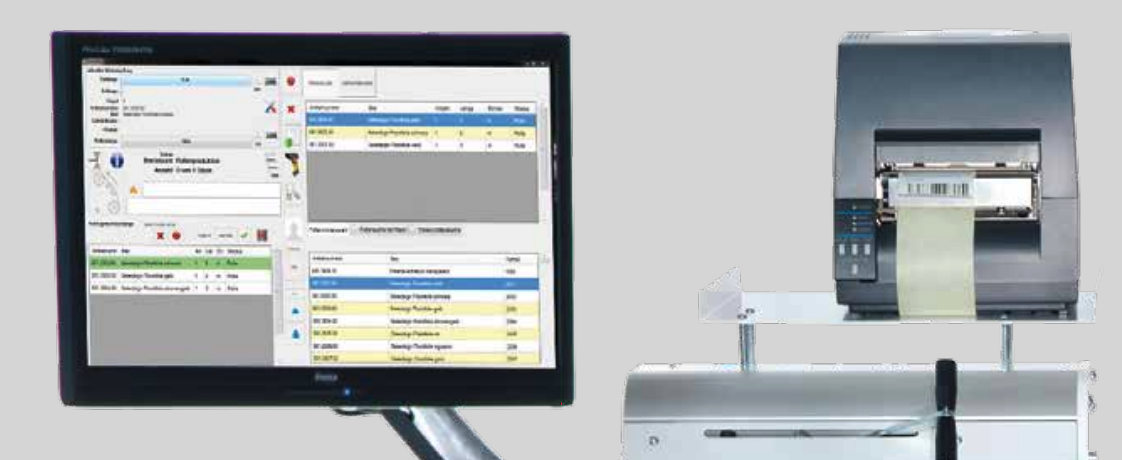

ConvertPlus2 Software
mit Warenwirtschaftsschnittstelle
ConvertPlus2 Software zur Integration der UA Maschinen in Ihren Logistikprozess und Ihr Warenwirtschaftssystem. Die Software verfügt über eine Auto-Import Schnittstelle zum Einlesen von Lieferscheinen und Produktdaten. Sie kann Eingaben von Barcode-Scannern verarbeiten und individuell gestaltbare Labels auf einem Etikettendrucker ausgeben. Es besteht die Möglichkeit, manuelle Zuschnittaufträge zu erstellen, Lieferscheine sequentiell abzuarbeiten oder Produktionsaufträge über mehrere Lieferscheine hinweg zu optimieren.
- Volle Kontrolle über Ihren Verarbeitungsprozess
- Null Fehler durch Abgleich von Aufträgen mit Materialetiketten
- Einfache Integration mit ERP-Systemen ein- oder wechselseitig
- Benutzerverwaltung zur Auftragsverfolgung
- Log-Dateien für eine vollständige Rückverfolgbarkeit
- Chargennummern-Verfolgung vom Hersteller bis zum Endverbraucher
- 100% NEPATA-Produkt – wir passen ConvertPlus2 gerne an Ihre spezifischen Bedürfnisse an.
Computer-Peripherie-Paket
PC mit Touch-Bildschirm, Full HD Auflösung, vorkonfigurierter COM-Port (RS 485), Netzwerk etc.
Die Lieferung erfolgt montiert an einem stabilen ergonomischen 3D-Schwenkarm mit Dreh- und Neigefunktion sowie integrierter Kabelführung. Thermodirekt-/ Thermotransfer-Etikettendrucker inklusive Spendekante, maximale Druckbreite 104mm; Schnittstellen: USB, parallel, seriell. Max. Rollengröße 125mm Durchmesser, Auflösung 203dpi. Die Lieferung erfolgt inklusive Maschinenhalterung für alle UA Modelle. Moderne 1D- und 2D-ScannerPistole für den industriellen Einsatz, USB-Schnittstelle. Die Lieferung erfolgt inklusive Maschinenhalterung für alle UA Modelle
Großrollenhalter
für Etikettendrucker
Rollenhalterung an der Gehäuseinnenseite für die Aufnahme von Großrollen für Labels und Etiketten. Die Halterung ist nachrüstbar auf allen UA Maschinen.
Ablage für Tastatur und Maus
auf 3D Schwenkarm
Praktische Ablage für eine Standard-PC-Tastatur mit Maus inkl. 3D Schwenkarm. Blech weiß gepulvert.
Bohrung für Kabeldurchführung.

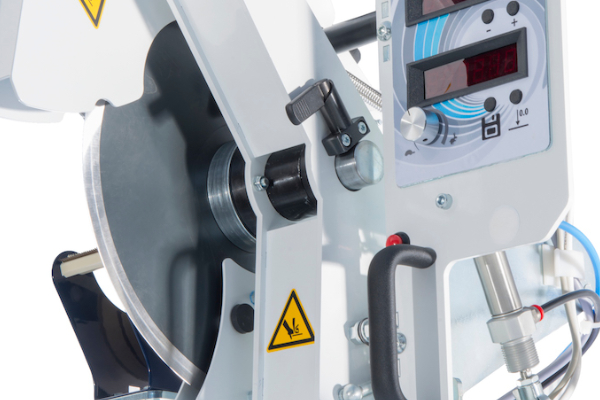

Abstechklingen
Für die UA1650 ADWS sowie die 1900 ADWS haben wir eine Auswahl an verschiedene Klingen für diverse Anwendungen im Angebot, wir beraten Sie gerne.
| ZUBEHÖR | UA770 | UA1650 | UA1650 ADWS | 1900 ADWS |
| Schmiersystem für Abstechkopf | • | • | ✓ | ✓ |
| Teleskop-Abstechhebel | • | • | ✓ | ✓ |
| 2" Spannzapfen und -wellen | ✓ | ✓ | ✓ | ✓ |
| Dokumentablage DIN A4 | ✓ | ✓ | ✓ | ✓ |
| Linienlaser | • | • | ✓ | ✓ |
| Manueller Tapespender | ✓ | ✓ | ✓ | ✓ |
| Automatischer Tapespender | ✓ | ✓ | ✓ | ✓ |
| Anschlagscheiben | ✓ | ✓ | ✓ | ✓ |
| Set Transportrollen | ✓ | ✓ | ✓ | ✓ |
| Haltemagnete | ✓ | ✓ | ✓ | ✓ |
| ConvertPlus2 Software | ✓ | ✓ | ✓ | ✓ |
| Computer-Peripherie-Paket | ✓ | ✓ | ✓ | ✓ |
| Großrollenhalter für Etikettendrucker | ✓ | ✓ | ✓ | ✓ |
| Ablage für Tastatur und Maus | ✓ | ✓ | ✓ | ✓ |
| Abstechklingen | • | • | ✓ | ✓ |
DIENSTLEISTUNGEN
Aufstellung und Inbetriebnahme
Anlieferung und Aufstellung einer Maschine der UA Serie vor Ort, Anschluss von PC und ggf. Zusatzkomponenten (falls im Leistungsumfang der NEPATA GmbH enthalten) sowie Installation und Einrichten der Software. Justierung und Inbetriebnahme.
Schulung Ihrer Mitarbeiter
Intensive Einarbeitung der Mitarbeiter vor Ort, Schulung aller Produktions-Modi und möglicher Fehlerbehebungen, Umgang mit der ConvertPlus2 Software, Arbeiten mit echten Lieferscheinen im tatsächlichen Arbeitsumfeld, Dauer je nach Personenanzahl und individueller Absprache des Schulungsumfangs.
Service-Koffer
Die wichtigsten Mechanik- und Elektronik-Ersatzteile sowie notwendige Spezialwerkzeuge zur Selbstreparatur, empfohlen nur nach absolvierter technischer Schulung. Der Koffer lagert bei Ihnen vor Ort und wird ggf. nach Gebrauch eines Ersatzteils wieder aufgefüllt.
Wartung der Maschinen
Einer unserer Techniker kann bei Bedarf vor Ort eine Wartung einer UA Maschine durchführen, bei der ggf.
Teile getauscht werden. Die Maschine wird dabei komplett überprüft, ggf. werden Firmware-Updates durchgeführt.
Technische Schulung (bei uns vor Ort)
Wir weisen Ihre Techniker in unseren Räumlichkeiten in Wolnzach in die technischen Details der UA Maschinen ein. Neben dem Aufbau von Mechanik und Elektronik werden mögliche Fehlerszenarien behandelt und Demontage und Montage einzelner Baugruppen geübt.
Prozessberatung Digitalisierung
Gerne beraten wir Sie zu einer Digitalisierung ihrer
Prozesse in der Folienlogistik, sowie eine ideale Integration von ConvertPlus2 mit ihren bestehenden ERP-Systemen und Abläufen. Gerne unterbreiten wir Ihnen ein unverbindliches Angebot.
VERBRAUCHMATERIAL
Abstechhülsen
Weiße Abstechhülsen für die Schwenkwelle.

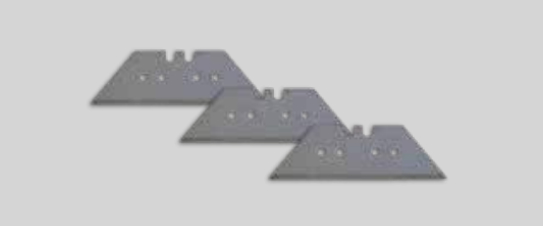

Ersatzklingen
10 Stück Ersatz-Trapezklingen für den Querschneider von allen Maschinen der UA Serie in einem
stabilen Plastikcase.

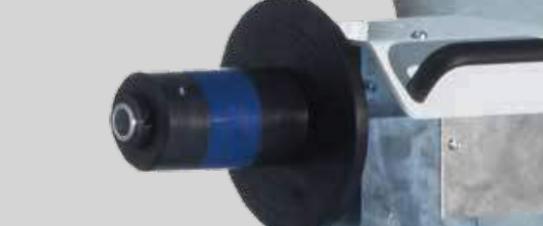

Silikon-Spannelemente
Blaues Spannelement aus Silikon für alle UA Maschinen.
Die Spannelemente sind einfach zu tauschen. Ein regelmäßiger Wechsel wird für sicheres Spannen empfohlen.
Wiederablösbare Etiketten
Etiketten für den Thermotransfer- und ThermodirektDruck, verschiedene Abmessungen, Sparrolle mit
3.000 Labels – geeignet für den Großrollenhalter. Wiederablösbarer Kleber, Grundfarbe weiß.
| VERBRAUCHSMATERIAL | UA770 | UA1650 | UA1650 ADWS | 1900 ADWS |
| Abstechhülsen | • | • | ✓ | ✓ |
| Silikon-Spannelemente | ✓ | ✓ | ✓ | ✓ |
| Ersatzklingen | ✓ | ✓ | ✓ | • |
| Wiederablösbare Etiketten | ✓ | ✓ | ✓ | ✓ |
DOWNLOADS
MESSEBETEILIGUNGEN
- FESPA GLOBAL PRINT EXPO
- RAI Exhibition Centre - Amsterdam, The Netherlands
- Stand tba
- Von 09.03.2021
- Bis 12.03.2021
- ICE Europe 2021 in München
- München
- Stand 1424
- Von 09.03.2021
- Bis 11.03.2021
- Printing United 2021
- Georgia World Congress Center - Atlanta, Georgia, USA
- Stand 9117
- Von 20.04.2021
- Bis 30.04.2021
- ISA Sign Expo 2021
- Venue: Mandalay Bay Convention Center, Las Vegas NV, United States
- Stand 831
- April 2021
BLOG
KONTAKT
WIR FREUEN UNS AUF SIE!
Schreiben Sie uns Ihr Anliegen, Ihre Fragen oder Wünsche.
Haben Sie Fragen zu unseren Produkten, oder benötigen Unterstützung?
Gerne sind wir für Sie da, erstellen Sie dazu einfach ein Ticket.
Mit dem Laden der Karte akzeptieren Sie die Datenschutzerklärung von Google.
Mehr erfahren
