MÁQUINAS DE REBOBINAR, CORTAR Y GUILLOTINAR
LA SOLUCIÓN IDEAL PARA LA CONVERSIÓN DE VINILO AUTOADHESIVO
NEPATA GmbH se ha especializado en el desarrollo de máquinas y software para apoyar las tareas de conversión y corte de vinilos y tiene un extenso programa de máquinas de rebobinado, de corte y de guillotinado Made in Germany para todas las aplicaciones en la industria de la rotulación. Las máquinas, con su sistema de rebobinado de alta eficiencia para vinilos autoadhesivos, cumplen los requisitos de las tecnologías más modernas y se utilizan con éxito en todo el mundo.
Los procesos de corte necesarios a lo largo de la cadena de suministro, desde los fabricantes hasta los proveedores de servicios en la industria de la fabricación de rótulos, son a la vez una carga y una oportunidad para los proveedores; sólo aquellos que logran producir cortes precisos de material sin mucho trabajo pueden ofrecer a sus clientes un amplio surtido de medios de comunicación con plazos de entrega cortos a precios competitivos, evitando al mismo tiempo el despilfarro y las pérdidas. Las máquinas de la serie UA, tienen patente europea.
VENTAJAS
CORTES PRECISOS
menos residuos, menos desperdicios, menos basura, menos quejas de los clientes (desviación menor de 1mm por 1000mm)
IMPRESIÓN AUTOMÁTICA DE ETIQUETAS
Impresión automática de etiquetas incl. Código de barras para la gestión profesional del almacén y la prevención de errores durante el envío
EL ESTÁNDAR MUNDIAL DE LA INDUSTRIA PARA LA CONVERSIÓN DE VINILOS
LA SERIE NEPATA UA
SOLUCIONES DE REBOBINADO Y GUILLOTINADO NEPATA
MÁQUINAS REBOBINADORAS
UA770 REBOBINADORA CON UN ANCHO DE 77CM
- Velocidad de rebobinado hasta 1m/seg
- Ancho de rebobinado y corte hasta 770 mm
- Control por medio del programa ConvertPlus2
- incl. Etiquetas de código de barras para rollo final y original alta precisión en el rebobinado< 1mm/m
- alta precisión en el rebobinado <1 mm/m
- rápida puesta a punto gracias a los ejes de tensión montados en un lateral
UA1650 REBOBINADORA CON UN ANCHO DE 165CM
- Velocidad de rebobinado hasta 1,5m/s
- Ancho de rebobinado y corte hasta 1650mm Breite
- Control por medio del programa ConvertPlus2 Etiquetas de código de barras para rollo final y original
- alta precisión de rebobinado hasta <1mm/m
- rápida puesta en marcha gracias a las espigas de sujeción fácilmente movibles
- Pinzamiento automático por medio de la neumática
UA1850 E REBOBINADORA ECONÓMICO CON UN ANCHO DE 185CM
- Bobinar, rebobinar, medir la longitud, etc. de material en rollo de hasta 1850 mm de ancho
- Velocidad de rebobinado de hasta 1.0m/s
- Un bobinado de alta precisión de <2 mm/m
- Operación a través de la pantalla táctil
- Pinzamiento automático por medio de la neumática
- Carga rápida gracias a los platos de expansión fácilmente movibles
- Es posible el control a través del software ConvertPlus2 – incluyendo las etiquetas de código de barras para los rollos de clientes y de almacenamiento
- Rápido retorno de la inversión, incluso para pequeños minoristas, evitando errores y desperdicios.
UA500 Rebobinadora y cortadora sin núcleo
para el bobinado sin núcleo con un ancho de 65 cm
- Rebobinado sin núcleo, rebobinado, desbobinado, corte a medida, etc. de materiales en rollo de hasta 650 mm de ancho.
- Diámetro interior de rebobinado aprox. 33mm
- Desenrollado del diámetro del núcleo 3″ o 2″ (opcional)
- Kit de conversión disponible para el uso de manguitos de 39 mm en el mismo eje de expansión
- Velocidad de rebobinado de hasta 1.0m/s
- Capacidad de producción de aproximadamente 140 rollos de 1,5 m de longitud por hora o 120 rollos de 3,0 m de longitud por hora
- Rebobinado de alta precisión de <2 mm/m
- Cortadora transversal automática
- Pinzamiento automático a través de la neumática
- Rápida puesta en marcha gracias a los ejes tensores unilaterales
- Operación a través de la pantalla táctil
- Posibilidad de control a través del software ConvertPlus: incluye etiquetas de código de barras para los rollos de clientes y de existencias
- Rápido retorno de la inversión, incluso para los pequeños distribuidores, evitando errores y desperdicios.
MÁQUINA GUILLOTINADORA
1900 ADWS MÁQUINA GUILLOTINADORA
- Acoplamiento de eje neumático para rebobinar y cortar sin vibraciones
- Ancho mínimo de corte 50 mm en el extremo izquierdo de la bobina.
- Ancho de corte hasta 1900mm
- Control por medio del programa ConvertPlus2 Etiquetas con código de barras
- alta precisión de rebobinado hasta <1mm/m
- perfecta ergonomía a través de un eje giratorio ajustable
- Eje de expansión automática
- unidad de corte de funcionamiento suave con doble pantalla digital
- Un sistema único de lubricación para la humectación dosificada de la cuchilla mientras corta.
-
Láser de línea en el cabezal de corte para marcar exactamente la posición de la cuchilla de corte
CENTROS DE CONVERSIÓN – REBOBINAR – CORTAR – GUILLOTINAR
UA1650 ADWS BOBINADORA, CORTADORA Y GUILLOTINADORA
- Velocidad de rebobinado de hasta 1,5m/seg.
- Ancho de rebobinado de hasta 1650mm, ancho de guillotinado de hasta 1900mm
- Control por medio del programa ConvertPlus2 Etiquetas de código de barras para rollos de clientes y almacen
- alta precisión de rebobinado hasta <1mm/m
- perfecta ergonomía a través de un eje giratorio ajustable
- unidad de corte de funcionamiento suave con doble pantalla digital
- Acople de eje neumático para rebobinar y cortar sin vibraciones
- Ancho mínimo de corte 50 mm en el extremo izquierdo de la bobina.
- Un sistema único de lubricación para la humectación dosificada de la cuchilla mientras corta.
-
Láser de línea en el cabezal de corte para marcar exactamente la posición de la cuchilla de corte

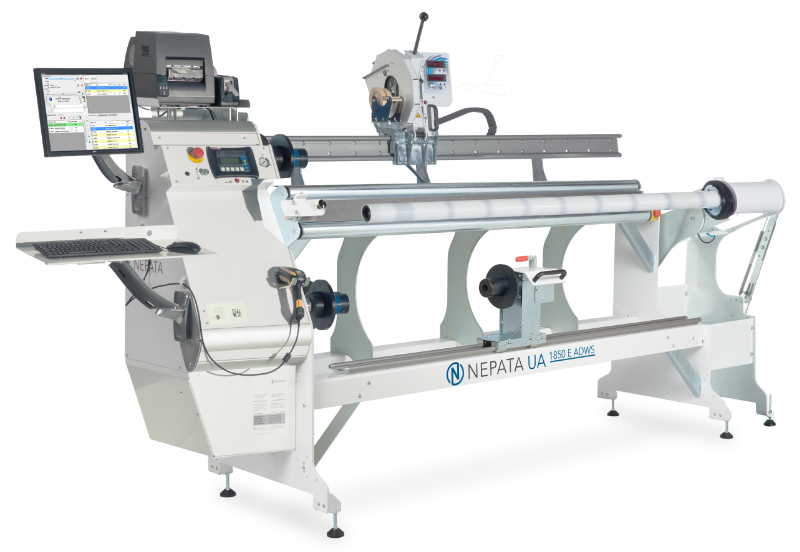

UA1850 E ADWS máquina Economy bobinadora y guillotinadora
- Rebobinar, bobinar, desenrollar, cortar a la longitud, medir la longitud, etc. de material en rollo de hasta 1850 mm de ancho
- Corte de material en rollo de hasta 1950mm de ancho
- Velocidad de rebobinado de hasta 1.0m/s
- Un bobinado de alta precisión de <2 mm/m
- Operación a través de la pantalla táctil
- Pinzamiento automático a través de la neumática
- Rápida configuración gracias a las espigas de sujeción fácilmente movibles y al eje giratorio
- Corte simple con sistema de medición digital, adecuado para cortar rollos de vinilo
- Cuchillas de corte disponibles para todas las aplicaciones
- Es posible el control a través del software ConvertPlus2 – incluyendo las etiquetas de código de barras para los rollos de clientes y de almacenamiento
- Rápido retorno de la inversión, incluso para los pequeños distribuidores, evitando errores y desperdicios.
Cortador de hojas
Vista previa: S1000 Cortador de hojas con ancho de 100cm
- Corte preciso de la hoja con un ancho de material de hasta 1.000mm
- Hasta siete cuchillos de exprimir para el corte longitudinal, la red puede ser dividida en 6 segmentos por recorte en ambos lados
- Alto rendimiento por hora con la máxima flexibilidad
- Unidad de alisado de sábanas para una mejor planitud
- Tiempos de preparación más cortos
- Operación a través de la pantalla táctil, control a través del SPS alemán
- Pinzamiento automático a través de la neumática
- Es posible el control a través del software ConvertPlus2 – incluyendo etiquetas de código de barras para paquetes de hojas y rollos de almacenamiento
- Un retorno más rápido de la inversión al evitar errores y desperdicios
SEPARADOR DE VINILOS
DL 1650 SEPARADOR DE VINILO PARA LOS VINILOS DEFECTUOSOS
- Ancho de trabajo flexible hasta 1650mm de ancho
- velocidad de rebobinado de hasta 1.0m/seg.
- bobinado del material sin mandril
- balanceo automático y empuje de rollos separados
- máxima seguridad para el operador
- la mejor ergonomía, máquina fácilmente operada por una persona
Sistema de almacenamiento automático para rollos

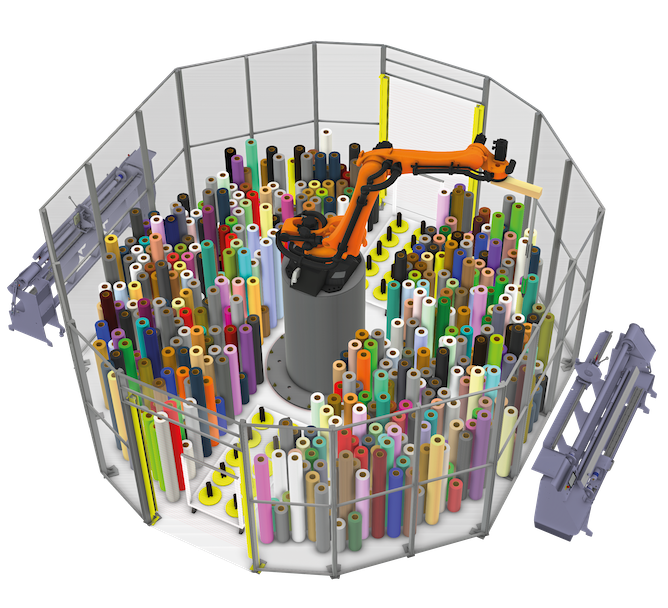

SOLUCIÓN PARA PEQUEÑOS SISTEMAS DE ALMACENAMIENTO CON ROBOTS INDUSTRIALES
- Almacenamiento muy compacto de rollos clasificados por diámetro
- Selección caótica del lugar de almacenamiento según el principio de alta velocidad
- Capacidad total hasta aprox. 830 rollos
- Gran capacidad de almacenamiento y recuperación automática de rollos
- La adición de nuevos rollos es controlada por el software
- El tamaño y la capacidad de todo el sistema se puede seleccionar libremente
- Manipulación de material sin contacto incluso sin cartón
- Facilitación del trabajo de agarre y levantamiento para el personal del almacén
- Volle Kontrolle über Bestände und Lagerplätze in Echtzeit, keine Rollen mehr an falschen Lagerplätzen etc.
SOLUCIÓN PARA GRANDES SISTEMAS DE ALMACENAMIENTO CON UN ROBOT DE PORTAL
- Almacenamiento muy compacto de rollos clasificados por diámetro
- Selección caótica del lugar de almacenamiento según el principio de alta velocidad
- Capacidad total hasta aprox. 4.000 rollos
- Gran capacidad de almacenamiento y recuperación automática de rollos
- La adición de nuevos rollos es controlada por el software
- El tamaño y la capacidad de todo el sistema se puede seleccionar libremente
- Manipulación de material sin contacto incluso sin cartón
- Facilitación del trabajo de agarre y levantamiento para el personal del almacén
- Volle Kontrolle über Bestände und Lagerplätze in Echtzeit, keine Rollen mehr an falschen Lagerplätzen etc.
MÁQUINAS SEGUNDA MANO
UA1650 ADWS de mediados de 2018
- Incl. Periféricos y licencia para ConvertPlus2
- Velocidad de rebobinado de hasta 1,5m/seg.
- Ancho de rebobinado de hasta 1650mm, ancho de guillotinado de hasta 1900mm
- Control por medio del programa ConvertPlus2 Etiquetas de código de barras para rollos de clientes y almacen
- alta precisión de rebobinado hasta <1mm/m
- perfecta ergonomía a través de un eje giratorio ajustable
- unidad de corte de funcionamiento suave con doble pantalla digital
- 12 Meses de garantía

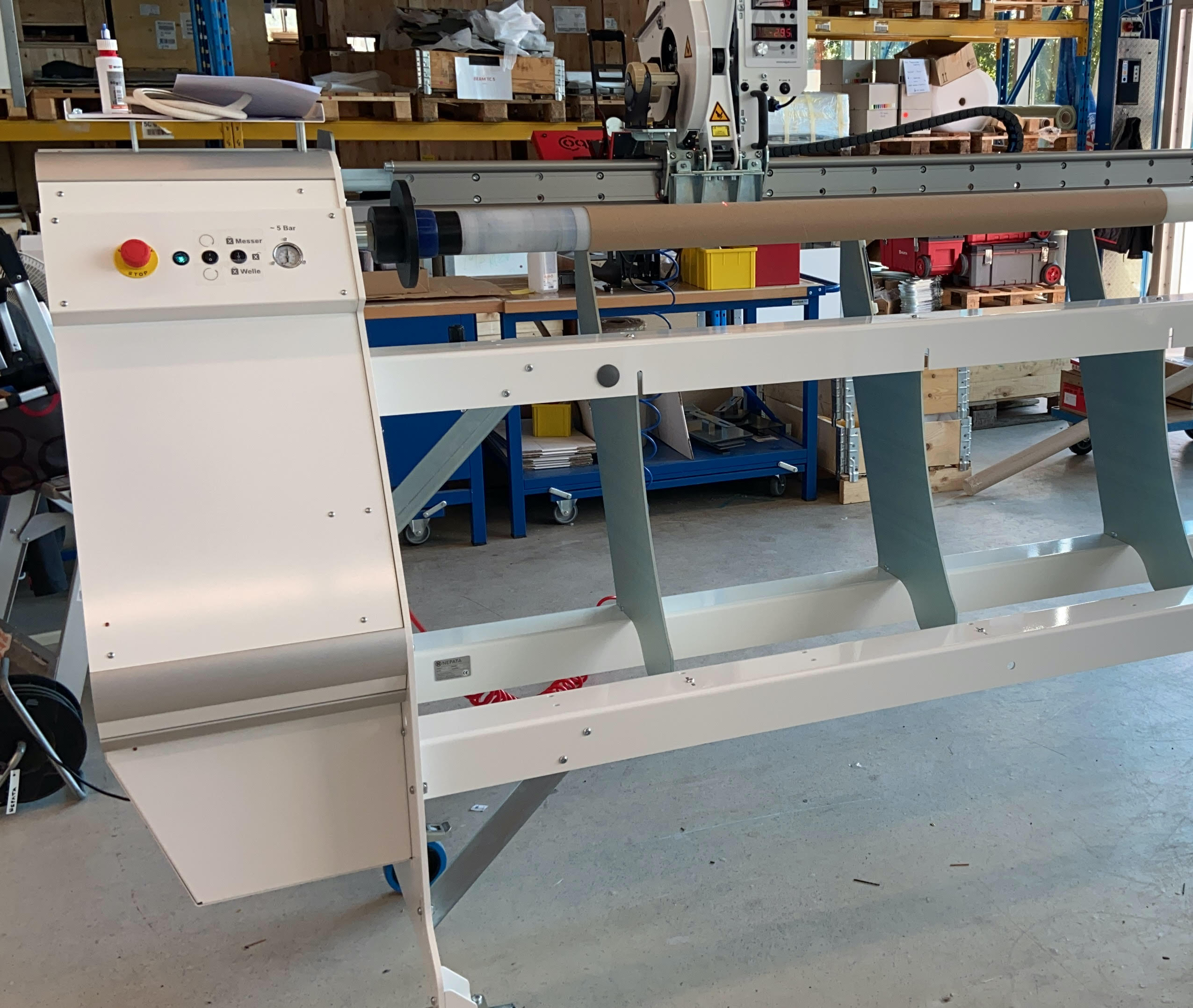

1900 ADWS ABSTECHMASCHINE VON MITTE 2019
- Abstechen bis zu 1900mm Breite und 28cm Durchmesser
- Backenschmiersystem für sicheres und sparsames Schmieren der Klinge
- Linienlaser zum Anzeigen der Schneidekante
- Teleskop-Abstechhebel für bveresserte Schnittführung
- Leichtgängige Abstecheinheit mit doppelter Digitalanzeige
- 6 Monate Garantie
ROBART RG 1650 V MÁQUINA GUILLOTINADORA 2015
- Construcción sólida, buen estado
- Portabrocas de mandíbula para tensar rollos de película
- Corte de hasta 1650mm de ancho de rollo
- Corte hasta un diámetro de rollo de 22 cm aproximadamente
- Unidad de corte con pantalla digital
- El volumen de suministro incluye varias cuchillas usadas
- 5.800 EUR netos / desde 85283 Wolnzach, Alemania
PREMIO – ICE AWARD 2019
Nepata recibe el premio a la innovación por el separador de películas
Primer lugar en el concurso de innovación de la feria internacional ICE Europa: Recientemente recibimos el ICE Award para nuestro separador de vinilo DL1650, que separa el vinilo autoadheisvo del papel soporte. El primero en el mundo fue premiado en la categoría «Productos y Procesos Sostenibles».
La votación fue muy clara con el 77,2% de los votos. Los ganadores se determinaron por votación en línea a través del sitio web de la feria. Los ganadores fueron seleccionados de un total de 37 entradas presentadas con 1.370 votos emitidos en cuatro categorías: Soluciones de conversión digital, productos y procesos sostenibles, soluciones de producción eficientes y innovaciones para vinilos especiales. Más sobre ello => ICE Award 2019
FÁCIL INTEGRACIÓN EN SUS PROCESOS LOGÍSTICOS
INTEGRACIÓN DE LA SERIE UA
Y EL SOFTWARE CONVERTPLUS2
FLEXIBILIDAD PARA SU PROCESO LOGÍSTICO
FÁCIL IMPORTACIÓN Y PROCESAMIENTO DE DATOS
Con nuestro software de control ConvertPlus2, podemos importar y procesar datos de una amplia variedad de sistemas de gestión de mercancías.
SISTEMA MÉTRICO E IMPERIAL
ConvertPlus2 y las máquinas de la Serie UA pueden trabajar con datos métricos y del Sistema Imperial.
ETIQUETADO FÁCIL
Las etiquetas para los rollos de material y los rollos pequeños pueden configurarse y diseñarse libremente en ConvertPlus2.
VIDEOS DE LA MAQUINA UA
Presentación UA1900 ADWS
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Presentación UA1650 ADWS
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Presentación UA1650
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Uso del software ConvertPlus2
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Presentación de la MÁQUINA REBOBINADORA Y CORTADORA UA770
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
PROCESOS
MODO ROLLO
ENTRADA DE MERCADERIA / INVENTARIO
MODO PLIEGOS
MÁQUINAS MADE IN GERMANY – CON SOLICITUDES DE PATENTES EN LA UE Y USA
SERVICIOS Y ACCESORIOS
ESTAMOS ENCANTADOS DE APOYARLE CON NUESTROS SERVICIOS
ACCESORIOS
Sistema de lubricación para el cabezal de corte
con la humectación específica de la cuchilla
Para obtener mejores resultados de corte: Nuestro exclusivo sistema de lubricación de mandíbula humedece específicamente la hoja con aceite de silicona directamente durante el corte, pero sólo donde, cuando y tanto como se necesite para un corte perfecto.
Puedes prescindir de los costosos y dañinos aerosoles para el medio ambiente. Las mandíbulas de fieltro aplican lubricantes (aceite de silicona, agua, soluciones de aceites en agua) directamente a ambos lados de la cuchilla de corte y además la limpian. Usted mismo dosifica la lubricación con sólo pulsar un botón. Esto conduce a un uso económico y evita que el medio se contamine con demasiada silicona. La presión de contacto de las mandíbulas de fieltro es ajustable. Esto les permite ejercer una importante fuerza de frenado en la hoja en movimiento – y los resultados del corte se mejoran aún más.
Palanca de corte telescópica
La palanca de corte telescópica puede extenderse fácilmente hasta casi el doble de su longitud, ofreciendo más
Control sobre el hundimiento de la cuchilla de corte, menos vibración y en general mejores resultados de corte.
Espigas y ejes de sujeción de 2 pulgadas
Adaptador de eje de expansión para mandriles con un diámetro interior de 2″.
Los ejes de expansión pueden intercambiarse con poco tiempo y utilizarse alternativamente con los elementos de 3″ incluidos en el volumen de suministro estándar (también por separado para el bobinado y el desenrollado).
Archivo de documentos DIN A4
Almacenamiento de documentos para archivar notas de entrega ya procesadas u otros documentos. Soporte magnético para el panel frontal de una máquina de UA.
Láser de línea
para mostrar la posición de corte
Corte exactamente donde quiera: El nuevo láser de línea en el cabezal de corte muestra la posición de la cuchilla de corte de forma exacta y fiable. Encontrarás el borde derecho de la película más rápido que nunca. Esto le ahorra tiempo al separarse, evita errores y es más preciso. El láser puede ser encendido o apagado en cualquier momento a través de un interruptor en el cabezal de corte.
Manual
Dispensador de cinta
con base
Dispensador manual de cinta de carrocero para montar en el soporte de la impresora o en el cabezal de corte de una máquina de la serie UA a través de una base especial.
Automático
Dispensador de cinta
para la bandeja de la impresora
Dispensador automático de cinta de carrocero para montar en el soporte de la impresora de una máquina de la serie UA
Discos de parada
Para los rollos con un diámetro particularmente grande, hay discos de parada con diámetros máximos adecuados para el desenrollado y el rebobinado. Los discos se colocan simplemente en la espiga de sujeción y pueden ser retirados de nuevo en cualquier momento. Hay variantes para espigas de sujeción de 2 y 3 pulgadas.
Set Rodillos de transporte
Para mover una máquina de la serie UA cómodamente, ofrecemos un juego de rodillos de transporte con
correspondientes pedestales para montar en el cuerpo de la máquina
Imanes de sujeción
Prácticos imanes de sujeción para montar documentos como albaranes en el panel frontal de una máquina de UA. Esto deja las manos libres para escanear y operar la máquina.
ConvertPlus2 Software
con interfaz de gestión de mercancías
ConvertPlus2 Software para la integración de las máquinas UA en su proceso logístico y sistema de gestión de inventario. El software tiene una interfaz de importación automática para leer los albaranes de entrega y los datos del producto. Puede procesar la entrada de los escáneres de códigos de barras y la salida de etiquetas diseñadas individualmente en una impresora de etiquetas. Es posible crear órdenes de corte manuales, procesar albaranes de forma secuencial u optimizar las órdenes de producción a través de varios albaranes.
- Control total sobre su proceso de fabricación
- Cero errores al cotejar los pedidos con las etiquetas de los materiales
- Fácil integración con sistemas ERP de una o dos vías
- Administración de usuarios para el seguimiento de pedidos
- Archivos de registro para una completa trazabilidad
- Rastreo del número de lote desde el fabricante hasta el usuario final
- Producto 100% NEPATA – estamos encantados de adaptar ConvertPlus2 a sus necesidades específicas.
Paquete de periféricos de ordenador
PC con pantalla táctil, resolución Full HD, puerto COM preconfigurado (RS 485), red, etc.
La entrega está montada en un estable brazo giratorio 3D ergonómico con función de giro e inclinación y manejo de cable integrado. Impresora de etiquetas de transferencia térmica directa/térmica, incluido el borde dispensador, ancho máximo de impresión 104 mm; interfaces: USB, paralelo, serial. Máx. Tamaño del rollo 125mm de diámetro, resolución 203dpi. La entrega incluye el soporte de la máquina para todos los modelos de UA. Pistola moderna de escáner 1D y 2D para uso industrial, interfaz USB. La entrega incluye el soporte de la máquina para todos los modelos de UA
Portarrollos grande
para las impresoras de etiquetas
Soporte para rollos en el interior de la carcasa para sujetar grandes rollos de etiquetas y adhesivos El soporte puede ser adaptado en todas las máquinas de UA.
Bandeja para el teclado y el ratón
en el brazo giratorio 3D
Práctica bandeja para un teclado de PC estándar con ratón incluido. Brazo giratorio 3D. Lámina de metal blanco.
Agujero para el cableado.
Cuchillas de corte
Tanto para el UA1650 ADWS como para el 1900 ADWS ofrecemos una selección de diferentes cuchillas para diversas aplicaciones, estaremos encantados de asesorarle.
| ZUBEHÖR | UA770 | UA1650 | UA1650 ADWS | 1900 ADWS |
| Schmiersystem für Abstechkopf | • | • | ✓ | ✓ |
| Teleskop-Abstechhebel | • | • | ✓ | ✓ |
| 2" Spannzapfen und -wellen | ✓ | ✓ | ✓ | ✓ |
| Dokumentablage DIN A4 | ✓ | ✓ | ✓ | ✓ |
| Linienlaser | • | • | ✓ | ✓ |
| Manueller Tapespender | ✓ | ✓ | ✓ | ✓ |
| Automatischer Tapespender | ✓ | ✓ | ✓ | ✓ |
| Anschlagscheiben | ✓ | ✓ | ✓ | ✓ |
| Set Transportrollen | ✓ | ✓ | ✓ | ✓ |
| Haltemagnete | ✓ | ✓ | ✓ | ✓ |
| ConvertPlus2 Software | ✓ | ✓ | ✓ | ✓ |
| Computer-Peripherie-Paket | ✓ | ✓ | ✓ | ✓ |
| Großrollenhalter für Etikettendrucker | ✓ | ✓ | ✓ | ✓ |
| Ablage für Tastatur und Maus | ✓ | ✓ | ✓ | ✓ |
| Abstechklingen | • | • | ✓ | ✓ |
SERVICIOS
Instalación y puesta en marcha
Entrega e instalación de una máquina de la serie UA in situ, conexión de un PC y, si es necesario, componentes adicionales (si están incluidos en el alcance de los servicios de NEPATA GmbH), así como la instalación y configuración del software. Ajuste y puesta en marcha.
Entrenamiento para sus empleados
Formación intensiva de los empleados in situ, formación de todos los modos de producción y posibles correcciones de errores, manejo del software ConvertPlus2, trabajo con albaranes reales en el entorno de trabajo real, duración en función del número de personas y acuerdo individual sobre el alcance de la formación.
Maletín de servicio
Las piezas de repuesto mecánicas y electrónicas más importantes, así como las herramientas especiales necesarias para la autorreparación, se recomiendan sólo después de haber completado la capacitación técnica. El maletín se deposita en su almacen y se rellenará si es necesario después del uso de una pieza de repuesto.
Mantenimiento de las máquinas
Si es necesario, uno de nuestros técnicos puede llevar a cabo el mantenimiento de una máquina de UA insitu, si fuera necesario
las piezas deben ser reemplazadas. La máquina se comprueba completamente, se realizan actualizaciones de firmware si es necesario.
Formación técnica (en nuestras instalaciones)
Instruimos a sus técnicos en nuestras instalaciones en Wolnzach en los detalles técnicos de las máquinas de UA. Además de la construcción de la mecánica y la electrónica, se tratan los posibles escenarios de error y se practica el desmontaje y montaje de los componentes individuales.
Consultoría de procesos para la digitalización
Estaremos encantados de aconsejarle sobre la digitalización de su
procesos en la logística del vinilo, así como una integración ideal de ConvertPlus2 con sus sistemas y procesos ERP existentes. Estaremos encantados de presentarle una oferta no vinculante.
CONSUMIBLES
Mangas de corte
Mangas blancas de corte para el eje giratorio.
Cuchillas de repuesto
10 unidades de cuchillas trapezoidales de repuesto para el cortador transversal de todas las máquinas de la serie UA en una
un estuche de plástico estable.
Elementos de sujeción de silicona
Elemento de sujeción de silicona azul para todas las máquinas de UA.
Los elementos de sujeción son fáciles de reemplazar. Se recomienda un cambio regular para una sujeción segura.
Etiquetas removibles
Etiquetas para transferencia térmica e impresión térmica directa, varias dimensiones, rollo económico con
3.000 etiquetas… adecuadas para el gran porta rollos. Adhesivo removible, color base blanco.
| CONSUMABLES | UA770 | UA1650 | UA1650 ADWS | 1900 ADWS |
| Slitting Sleeves | • | • | ✓ | ✓ |
| Silicone Tension Elements | ✓ | ✓ | ✓ | ✓ |
| Spare Blades | ✓ | ✓ | ✓ | • |
| Removable Labels | ✓ | ✓ | ✓ | ✓ |
DESCARGAS
PARTICIPACIONES EN FERIAS COMERCIALES
BLOG
CONTACTO
¡LO ESTAMOS ESPERANDO!
Escríbanos su solicitud, sus preguntas o deseos.
¿Tiene alguna pregunta sobre nuestros productos o necesita ayuda?
Estamos felices de estar aquí para usted, sólo crea un Ticket.
Mit dem Laden der Karte akzeptieren Sie die Datenschutzerklärung von Google.
Mehr erfahren
